Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 16bar
Range temperatura : 0/70°C
Tipo attacco : Flangiato
Documentazione
Tabella misureDescrizione

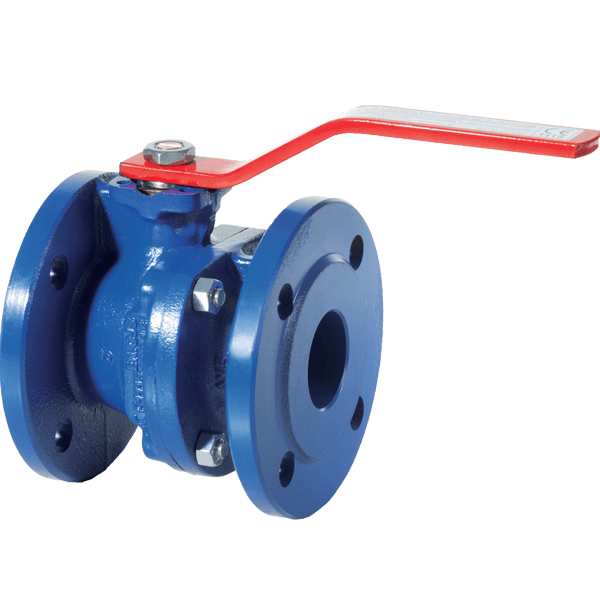

La valvola a sfera flangiata in ghisa è un tipo di valvola di intercettazione tipo split-body, con corpo in ghisa sferoidale e sfera flottante, realizzate in accordo alle normative di prodotto rilevanti ed al sistema di gestione della qualità EN ISO 9001.
Adatte per:
- Riscaldamento e condizionamento (HVAC)
- Teleriscaldamento, trattamento e distribuzione dell'acqua
- applicazioni industriali, agricole, per aria compressa, gas, oli e idrocarburi
- Impieghi in linea e a fine linea e per servizio che richieda frequenti azionamenti
Il supporto integrato in accordo a ISO 5211 permette il facile montaggio di una vasta gamma di servocomandi.
Le valvole a sfera serie B2 presentano un passaggio pieno e diritto che minimizza le turbolenze e le perdite di carico.

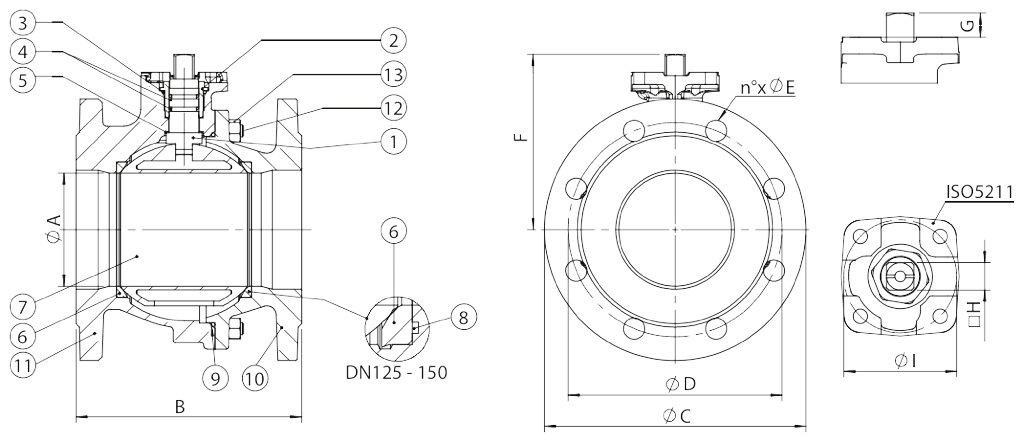

Tabella tecnica : VALVOLA A SFERA FLANGIATA IN GHISA
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250*** |
| P | 15 | 20 | 25 | 32 | 40 | 50 | 63 | 76 | 95 | 120 | 145 | 190 | 240 |
| A ( B2.1 ) | EN 558/1 - 14 ( ex DIN | 115 | 120 | 125 | 130 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | - | - |
| A ( B2.0 ) | EN 558/1 - 14 ( ex DIN | - | - | - | - | - | - | - | - | - | - | - | 400 | 450 |
| A ( F2.1 ) | EN 558/1 - 29 ( ex NF | - | - | - | - | 136 | 142 | 154 | 160 | 172 | 186 | 200 | - | - |
| H | 84 | 84 | 96 | 101 | 125 | 135 | 143 | 165 | 180 | 225 | 243 | 320 | 448 |
| H1 | 50,5 | 52 | 59 | 64 | 78,5 | 87 | 95 | 118 | 132,5 | 165 | 182,5 | 230 | 335 |
| B | 160 | 160 | 170 | 170 | 230 | 230 | 230 | 280 | 360 | 450 | 560 | 1000 | 101 |
| C | EN1092/2 PN 16 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 |
| C1 | - | - | - | - | - | - | - | - | - | - | - | - | 490 |
| V | - | - | - | - | - | - | - | - | - | - | - | - | 500 |
| T | - | - | - | - | - | - | - | - | - | - | - | - | 284 |
| ISO 5211 | F04 | F04 | F04 | F04 | F05 | F05 | F05 | F07 | F07 | F10 | F10 | F12 | 12 |
| J | 42 | 42 | 42 | 42 | 50 | 50 | 50 | 70 | 70 | 102 | 102 | 125 | 125 |
| nÁ x ø q | 4 x 6 | 4 x 6 | 4 x 6 | 4 x 6 | 4 x 7 | 4 x 7 | 4 x 7 | 4 x 9 | 4 x 9 | 4 x 11 | 4 x 11 | 4 x 13 | 4 x 13 |
| E | 11,5 | 11,5 | 14,5 | 14,5 | 17,5 | 17,5 | 17,5 | 20 | 20 | 24,5 | 24,5 | 27 | 92 |
| S | o9 | o9 | o11 | o11 | o14 | o14 | o14 | o17 | o17 | o22 | o22 | o27 | ø 45 |
