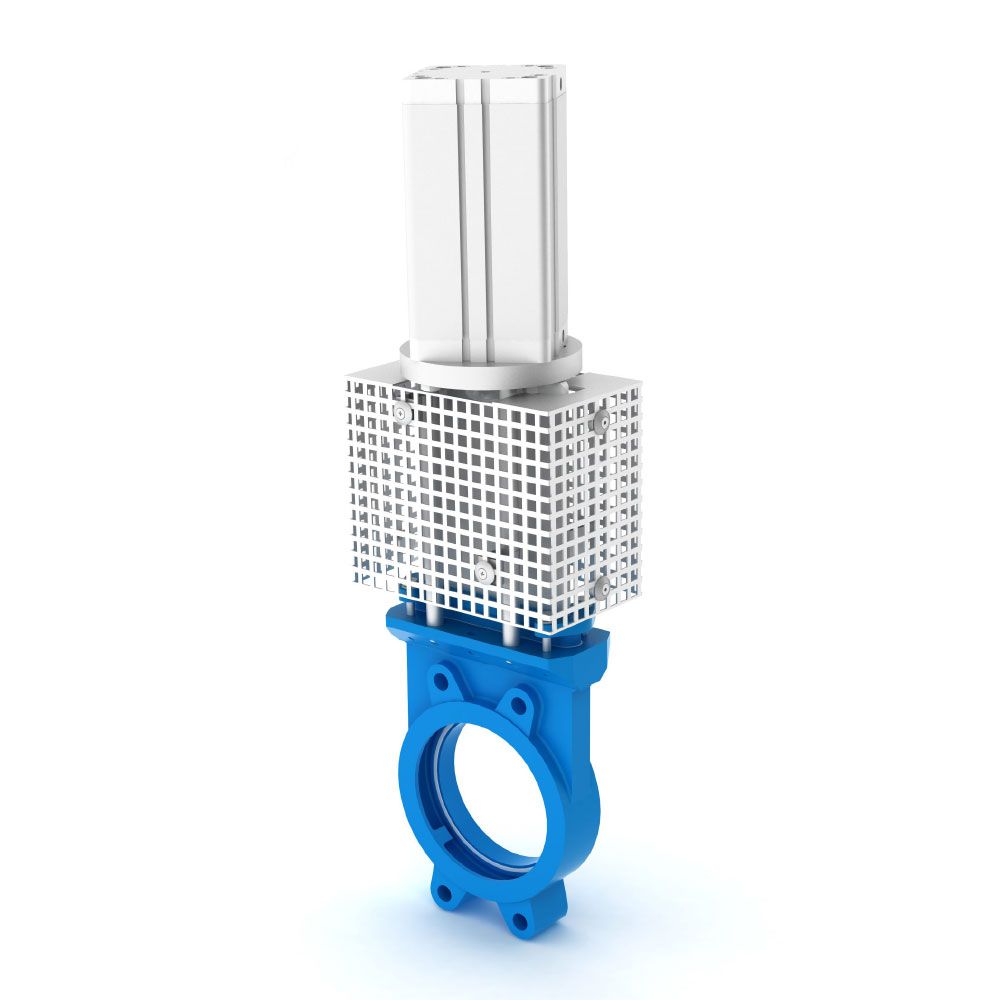

VALVOLA A GHIGLIOTTINA CON OR, COMANDO PNEUMATICO D.E.

Specifiche tecniche

Cat. Prodotto : Acquedottistica

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Flangiato

Documentazione

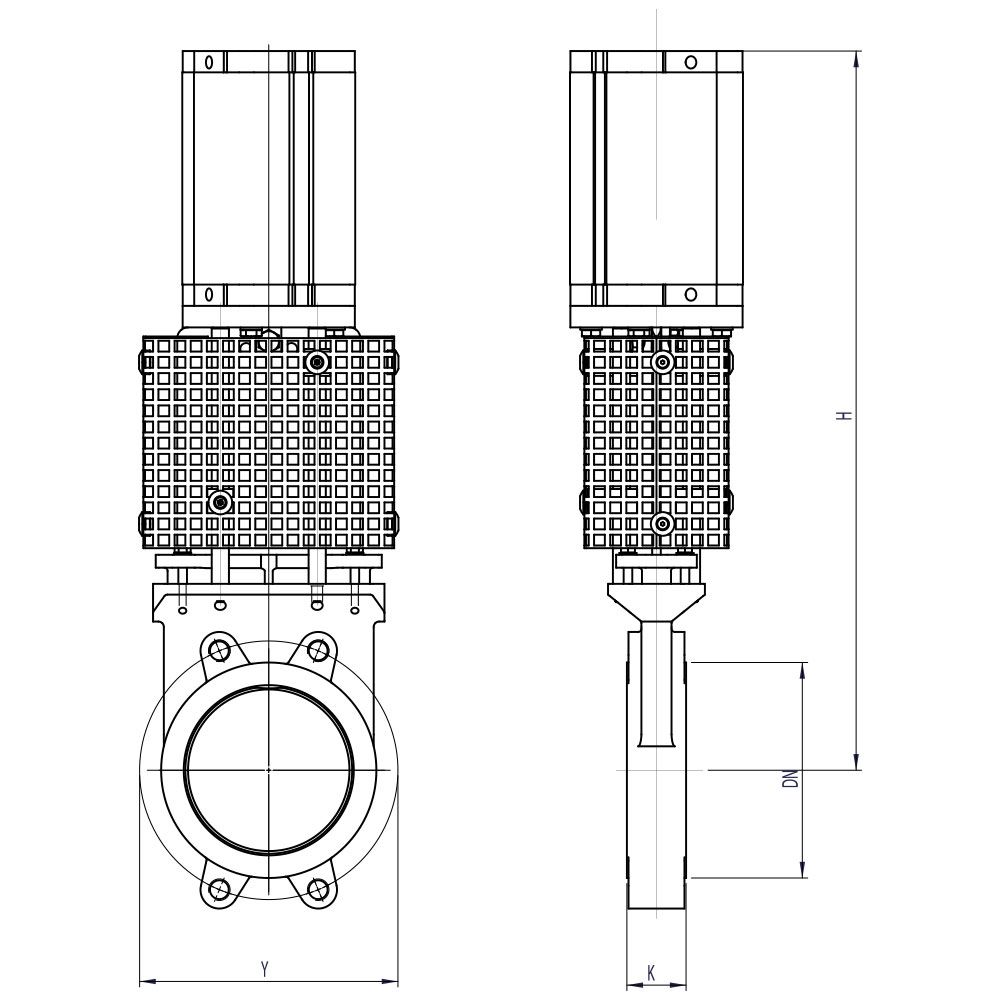

Tabella misure

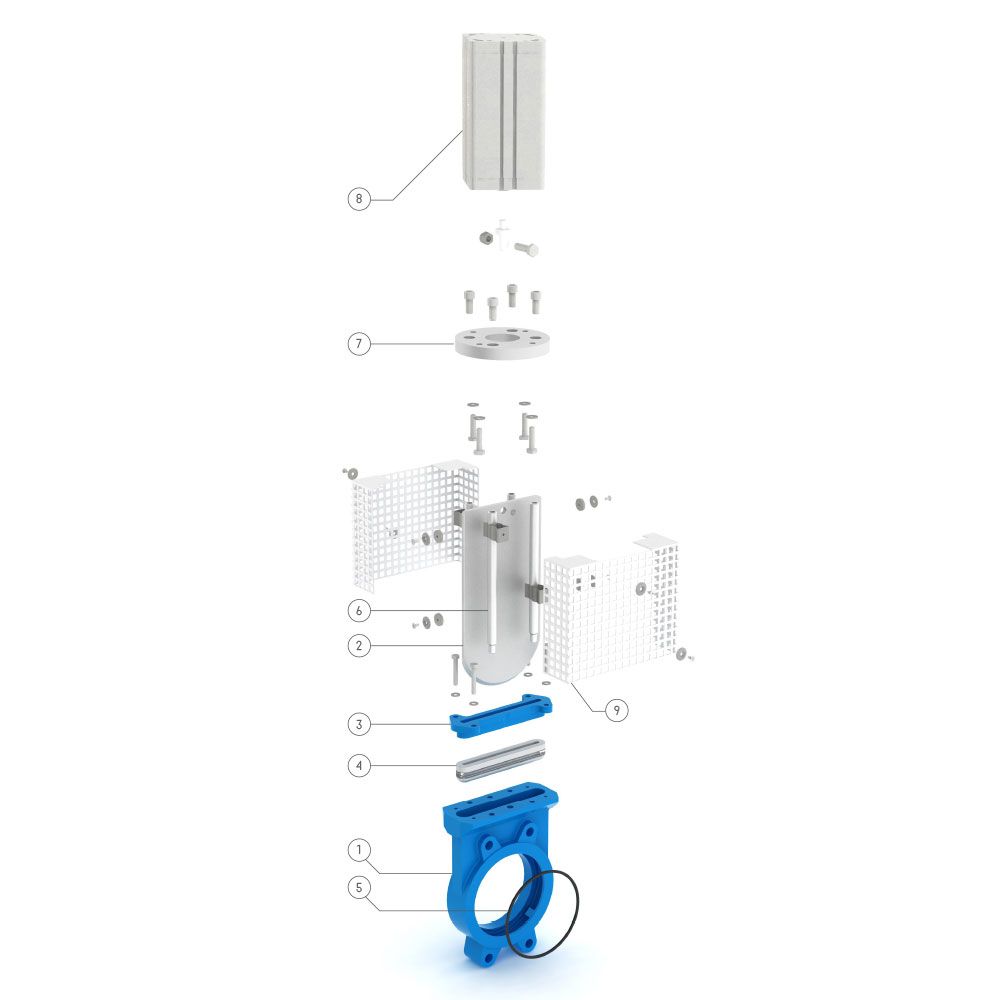

Descrizione

CORPO GG25 / A316

FORATURA FLANGE STANDARD UNI 2277 PN 10

A richiesta ASA 150lb
A richiesta cilindro oleodinamico

Tabella tecnica : VALVOLA A GHIGLIOTTINA CON OR, COMANDO PNEUMATICO D.E.

DNYNN1KDHE501254xM16-4515560580651454xM16-4518063080801604xM16-45195640801001804xM164xM1650215665801252104xM164xM16502507401001502404xM204xM20552758201002002954xM204xM206033510451252503506xM206xM206039012401603004006xM206xM2060445141016035046010xM206xM2070505155520040051510xM246xM2490560171020045056514xM246xM24110610185520050062014xM246xM24110670-25060072514xM276xM27110780-32070084016xM278xM27110895-40080095016xM308xM301101010-400

DN	Y	N	N1	K	D	H	E
50	125	4xM16	-	45	155	605	80
65	145	4xM16	-	45	180	630	80
80	160	4xM16	-	45	195	640	80
100	180	4xM16	4xM16	50	215	665	80
125	210	4xM16	4xM16	50	250	740	100
150	240	4xM20	4xM20	55	275	820	100
200	295	4xM20	4xM20	60	335	1045	125
250	350	6xM20	6xM20	60	390	1240	160
300	400	6xM20	6xM20	60	445	1410	160
350	460	10xM20	6xM20	70	505	1555	200
400	515	10xM24	6xM24	90	560	1710	200
450	565	14xM24	6xM24	110	610	1855	200
500	620	14xM24	6xM24	110	670	-	250
600	725	14xM27	6xM27	110	780	-	320
700	840	16xM27	8xM27	110	895	-	400
800	950	16xM30	8xM30	110	1010	-	400
