Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento , Vapore
Range pressione : 16bar
Range temperatura : 120/200°C
Tipo attacco : Filettato
Documentazione
Scheda tecnicaDescrizione

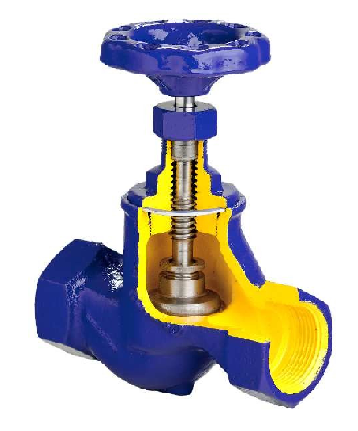

Valvola in ghisa con tenuta premistoppa flusso avviato PN16 attacchi filettati.

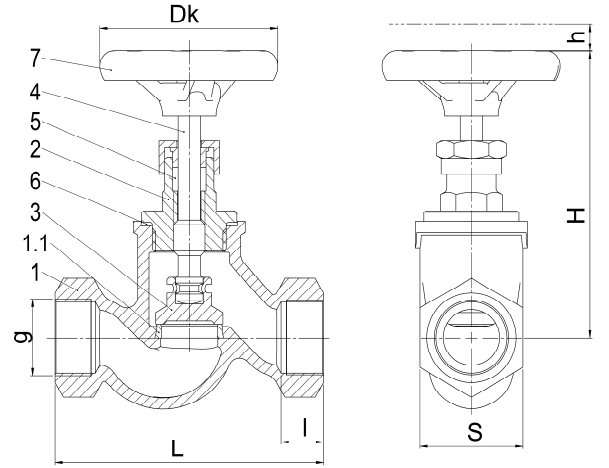

Tabella tecnica : VALVOLA IN GHISA CON TENUTA PREMISTOPPA FLUSSO AVVIATO PN16 ATTACCHI FILETTATI
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L (mm) |
85 |
90 |
100 |
120 |
140 |
170 |
200 |
|
Dk (mm) |
64 |
64 |
64 |
80 |
80 |
100 |
100 |
|
H ((mm) |
105 |
109 |
109 |
129 |
152 |
167 |
178 |
|
h (mm) |
7 |
9 |
9 |
9 |
13 |
18 |
20 |
|
g |
G 3/8 |
G 1/2 |
G 3/4 |
G 1 |
G 1 1/4 |
G 1 1/2 |
G 2 |
|
l (mm) |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
S (mm) |
30 |
32 |
41 |
46 |
55 |
60 |
75 |
|
kvs (m3/h) |
2,4 |
4,5 |
6,1 |
10,1 |
17,9 |
25,4 |
40,5 |
|
Weight (kg) |
0,7 |
0,9 |
1,0 |
1,45 |
2,1 |
3,0 |
4,3 |
