Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 16bar
Range temperatura : 70/120°C
Tipo attacco : Flangiato
Documentazione
Scheda tecnicaDescrizione
Caratteristiche:
• Esente da manutenzione
• Tenuta morbida
• Valore zeta favorevole
• Indicatore di posizione
• Otturatore con funzione di regolazione
• Limitatore di corsa e dispositivo di bloccaggio (DN15-150 di serie, DN200 optional)
• Volantino non saliente
• Dispositivo antirotante per tutti i diametri nominali
• Asta con vite esterna
• Dispositivo di ritegno
• Esente da FCKW e PCB
• Cappuccio di isolamento con blocco al punto di rugiada
• Possibilità di isolamento secondo le prescrizioni del risparmio energetico - EnEV

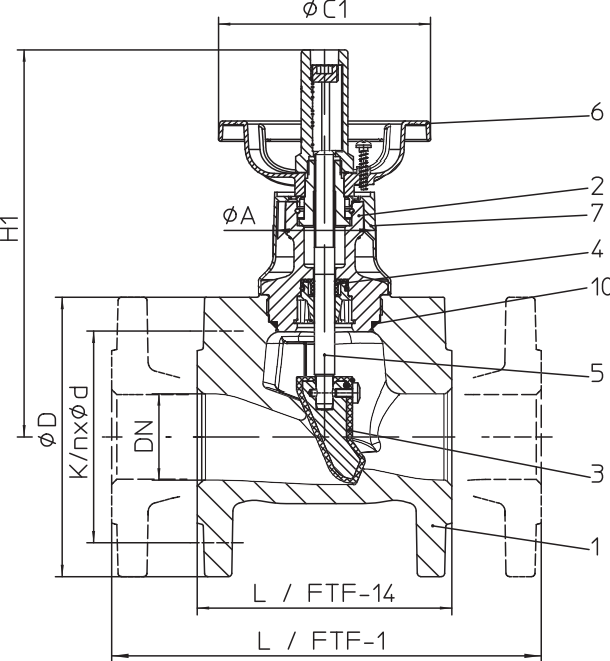

Tabella tecnica : VALVOLA DI INTERCETTAZIONE A TENUTA MORBIDA
| Diam. nominale | (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L / FTF-14 (10./12.070) | (mm) | 115 | 120 | 125 | 130 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 |
| L / FTF-1 (10./12.071) | (mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H1 | (mm) | 190 | 190 | 190 | 190 | 230 | 230 | 260 | 310 | 320 | 390 | 470 | 630 |
| ØA | (mm) | 42 | 42 | 42 | 42 | 60 | 60 | 60 | 87 | 87 | 87 | 87 | 87 |
| ØC1 (10.070: FTF-14 / PN 6) | (mm) | 80 | 80 | 80 | 80 | 125 | 125 | 125 | 140 | 140 | 180 | 210 | 180 |
| ØC1 (12.070: FTF-14 / PN 16) | (mm) | 80 | 80 | 80 | 80 | 125 | 125 | 125 | 140 | 140 | 180 | 210 | 190 |
| ØC1 (10.071: FTF-1 / PN 6) | (mm) | 80 | 80 | 80 | 80 | 125 | 125 | 125 | 140 | 140 | 140 | 210 | 400 |
| ØC1 (12.071: FTF-1 / PN 16) | (mm) | 80 | 80 | 80 | 80 | 125 | 125 | 125 | 140 | 140 | 140 | 210 | 400 |
| Corsa | (mm) | 20 | 23 | 23 | 23 | 28 | 35 | 40 | 58 | 58 | 70 | 90 | 125 |
| Valore Kvs (10./12.070: FTF-14) | (m3/h) | 9,1 | 17,4 | 31,8 | 32,7 | 81 | 84 | 155 | 231 | 312 | 583 | 743 | 1518 |
| Valore Kvs (10./12.071: FTF-1) | (m3/h) | 8,4 | 18,6 | 32 | 29,4 | 78 | 83 | 151 | 216 | 308 | 532 | 878 | 1533 |
| Valore Zeta (10./12.070: FTF-14) | — | 1,0 | 0,8 | 0,6 | 1,6 | 0,6 | 1,4 | 1,2 | 1,2 | 1,6 | 1,2 | 1,5 | 1,1 |
| Valore Zeta (10./12.071: FTF-1) | — | 1,2 | 0,8 | 0,6 | 1,6 | 0,7 | 1,5 | 1,3 | 1,4 | 1,7 | 1,4 | 1,0 | 1,1 |
