Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 70/120°C

Tipo attacco : Flangiato

Descrizione

Caratteritiche tecniche:

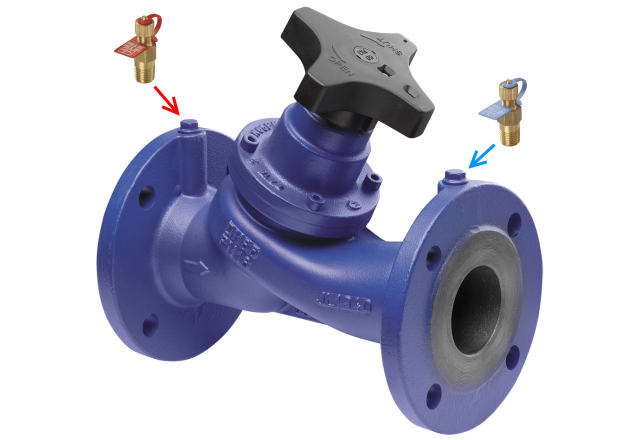

- Flangiata PN16 secondo EN1092-2 (ex DIN2533)
- Scartamento secondo EN558-1 serie 1 (ex DIN3202 F1)
- Verniciatura ad idropittura alchilica/acrilica a strato singolo (50- 100)
- Misuratore di flusso wafer in acciaio inox Fig. 9450 Per flange tipo EN1092 PN16
- Tolleranza sui Kvs nominali ±5% (test secondo BS7350) Conforme Gost
- PN16

Condizioni di esercizio:
- Acqua: da -10°C a +120Caratteristiche tecniche:
- Filettata F/F (ISO 228/1 per DN15 e DN20, ISO7/1 Rp oltre)
- Kit di montaggio calotta ogiva per tubo rame europeo (EN1057) a richiesta: DN15, kit per tubo 15mm o DN20, kit per tubo 22mm
- Design secondo BS7350
- Tolleranza sui Kvs nominali ±3% (test secondo BS7350)
- Conforme Gost PN25 (Max 25bar fino a 100°C, max 20bar a 130°C) e PN16 con kit C/O (Max 16bar fino a 30°C, max 5bar a 120°C)

Condizioni di esercizio:
- Acqua da -10°C a +120°C, sotto 0°C solo per acqua additivata con antigelo, oltre i 100°C solo con additivi che prevengano l'ebollizione
