Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 16bar
Range temperatura : 0/70°C
Tipo attacco : Flangiato
Documentazione
Scheda tecnicaDescrizione
DESCRIZIONE

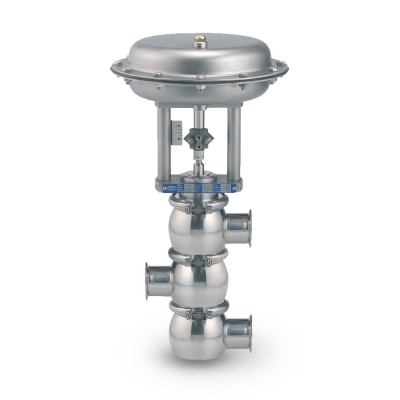

Valvola di regolazione per industrie alimentari, farmaceutiche, chimiche, cosmetiche. Valvola a squadra con attuatore pneumatico con possibilità di montaggio di posizionatore pneumatico od elettropneumatico . Il corpo è realizzato in acciaio INOX con particolare cura alla finitura al fine di evitare zone morte di ristagno. L'attacco a clamp fra corpo valvola e corpo intermedio permette un rapido smontaggio per una perfetta pulizia suol posto (metodo CIP). Tutte le valvole hanno guarnizioni commerciali con diverse tipologie di materiali per adattarle meglio al fluido impiegato.
Tabella tecnica : VALVOLA A TRE VIE DI REGOLAZIONE PER INDUSTRIE ALIMENTARI, FARMACEUTICHE, CHIMICHE, COSMETICHE (S260)
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | |
| DN 15 | 18 | 14 | 76 | 66 | 47 | 43 | 65 | 50,7 | 38 |
| DN 20 | 22 | 16 | 76 | 66 | 50 | 44 | 70 | 50,7 | 38 |
| DN 25 | 28 | 22 | 104 | 72 | 66 | 59 | 75 | 64,7 | 52 |
| DN 32 | 34 | 25 | 112 | 78 | 70 | 63 | 90 | 68,7 | 56 |
| DN 40 | 40 | 28 | 128 | 86 | 77 | 70 | 95 | 76,7 | 64 |
| DN 50 | 52 | 34 | 144 | 96 | 85 | 78 | 105 | 84,7 | 72 |
| DN 65 | 70 | 45 | 172 | 114 | 101 | 93 | 115 | 98,7 | 86 |
| DN 80 | 85 | 54 | 218 | 135 | 125 | 116 | 125 | 121,7 | 109 |
| DN 100 | 101,6 | 61 | 238 | 152 | 137 | 126 | 135 | 131,7 | 119 |
