Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 16bar
Range temperatura : 0/70°C
Tipo attacco : Filettato
Documentazione
Scheda tecnicaDescrizione
TENUTA STANDARD – ISO 228 F

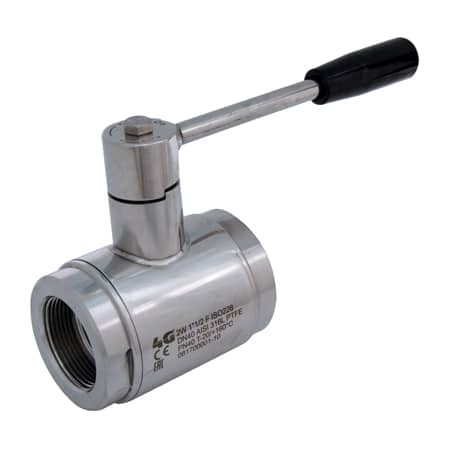

Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: ISO 228 filettatura femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da 1/4” a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

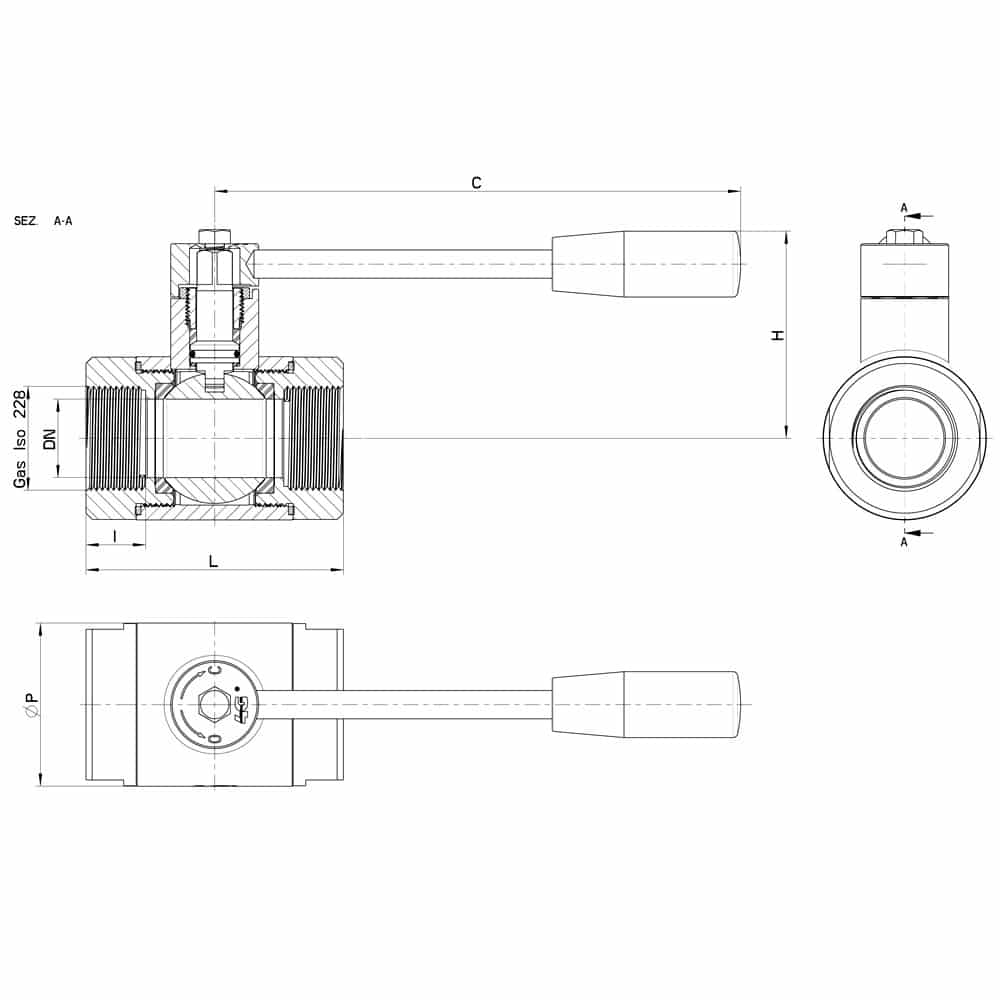

Tabella tecnica : VALVOLA A SFERA INOX A DUE VIE ISO
|
G (ISO 228) |
DN |
L |
I |
C |
H |
ØP |
PN |
Kg |
|
1/4″ |
9 |
52 |
13 |
110 |
50 |
30 |
100 |
0,34 |
|
3/8″ |
10 |
52 |
13 |
110 |
50 |
30 |
100 |
0,32 |
|
1/2″ |
15 |
62 |
15 |
110 |
55 |
35 |
100 |
0,44 |
|
3/4″ |
20 |
72 |
17 |
110 |
60 |
42 |
100 |
0,62 |
|
1″ |
25 |
82 |
19 |
160 |
65 |
52 |
64 |
1,10 |
|
1″1/4 |
32 |
92 |
19 |
160 |
70 |
60 |
64 |
1,35 |
|
1″1/2 |
40 |
104 |
20 |
190 |
80 |
73 |
64 |
2,33 |
|
2″ |
50 |
116 |
20 |
190 |
90 |
88 |
40 |
3,42 |
|
2″1/2 |
65 |
128 |
20 |
220 |
110 |
113 |
40 |
5,75 |
|
3″ |
80 |
150 |
24 |
285 |
130 |
135 |
40 |
8,98 |
|
4″ |
100 |
178 |
26 |
310 |
150 |
167 |
25 |
15,50 |
