Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 16bar
Range temperatura : 0/70°C
Tipo attacco : Filettato
Documentazione
Scheda tecnicaDescrizione

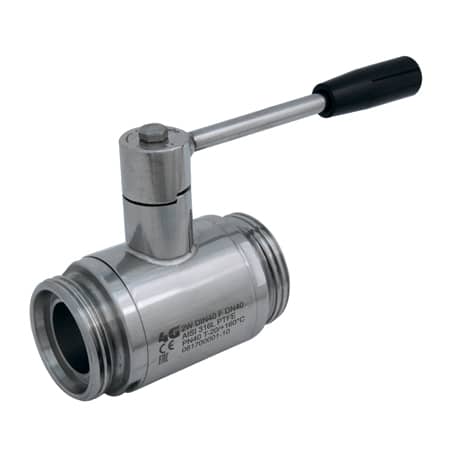

TENUTA STANDARD – F/F DIN 11851
Valvola a sfera a DUE vie
Organo di comando: Leva inox
Attacco: DIN 11851 femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da DN10 a DN100
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida
A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

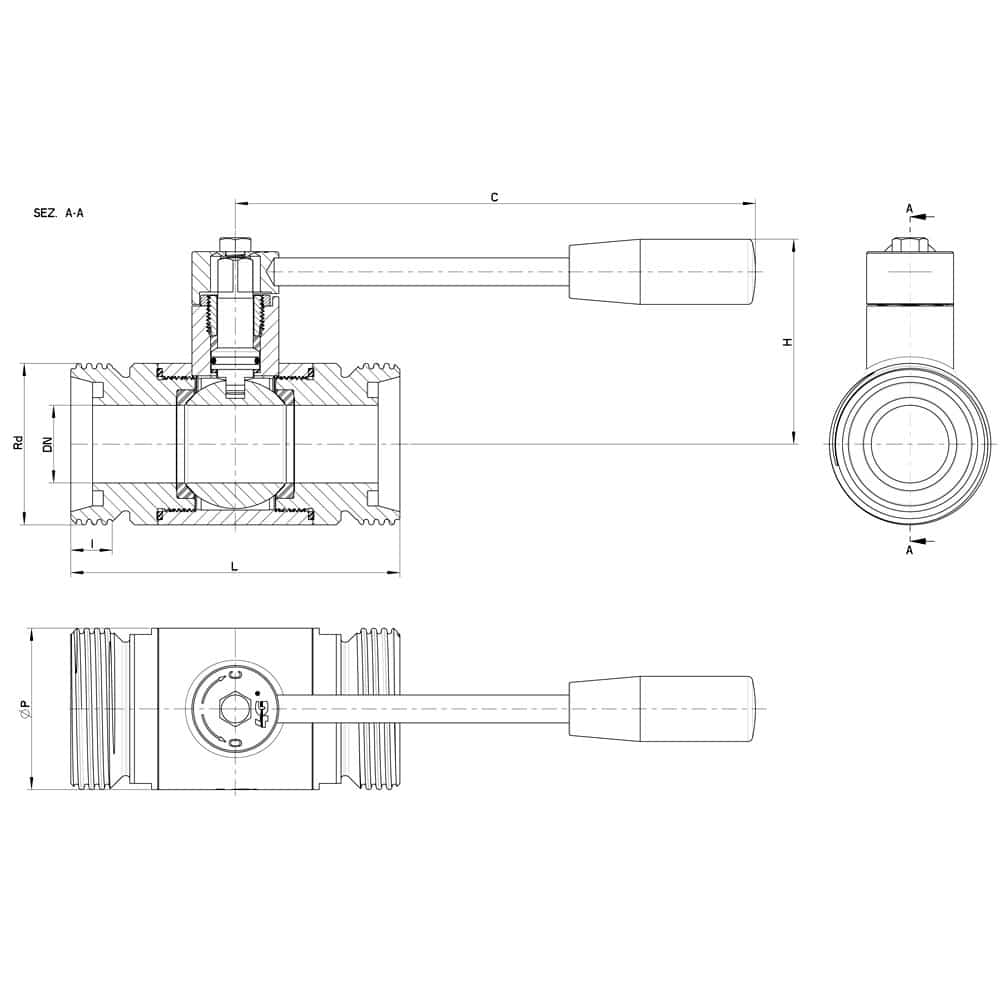

Tabella tecnica : VALVOLA A SFERA INOX A DUE VIE DIN
|
DIN |
DN |
Rd |
L |
I |
C |
H |
Ø P |
PN |
Kg |
|
10 |
10 |
28 x 1/8″ |
88 |
12 |
110 |
50 |
30 |
100 |
0,44 |
|
15 |
15 |
34 x 1/8″ |
92 |
12 |
110 |
55 |
35 |
100 |
0.57 |
|
20 |
20 |
44 x 1/6″ |
102 |
14 |
110 |
60 |
42 |
100 |
0.80 |
|
25 |
25 |
52 x 1/6″ |
106 |
14 |
160 |
65 |
52 |
64 |
1.30 |
|
32 |
32 |
58 x 1/6″ |
112 |
14 |
160 |
70 |
60 |
64 |
1.55 |
|
40 |
40 |
65 x 1/6″ |
126 |
14 |
190 |
80 |
73 |
64 |
2.56 |
|
50 |
50 |
78 x 1/6″ |
136 |
14 |
190 |
90 |
88 |
40 |
3.78 |
|
65 |
65 |
95 x 1/6″ |
154 |
16 |
220 |
110 |
113 |
40 |
6.17 |
|
80 |
80 |
110 x 1/4″ |
184 |
20 |
285 |
130 |
135 |
40 |
9.28 |
|
100 |
100 |
130 x 1/4″ |
190 |
20 |
310 |
150 |
167 |
25 |
14.00 |
|
125 |
(Reduced) 100 |
160 x 1/4″ |
190 |
25 |
310 |
150 |
167 |
25 |
16.00 |
