Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 40bar
Range temperatura : 120/200°C
Tipo attacco : Flangiato
Descrizione
Caratteristiche tecniche:
- Norme per flange d'attacco: UNI 2223 e 2229 PN 40 DIN 2501 BL.1
- Prescrizioni generali BS 5351; (Fire safe BS 6755 a richiesta)
- Temperatura di utilizzo da -20°C a +150°C.
- Pressione di utilizzo PN 40 max
- Fluido intercettato: aria, acqua, gas, prodotti petroliferi e petrolchimici
- Esecuzioni speciali a richiesta
- Camicia di riscaldamento
- Guarnizioni di tenuta in PTFE caricato vetro; PTFE caricato carbografite;
Per altre applicazioni contattare il nostro ufficio tecnico.
Certificazioni:
- Conforme alla direttiva Europea 97/23 EC "PED"
Disponibile anche con Attuatore Pneumatico e/o Elettrico.

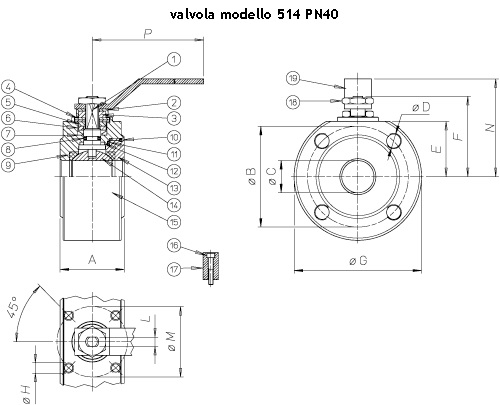

Tabella tecnica : VALVOLA A SFERA IN ACCIAIO AL CARBONIO 2 VIE FLANGIATA PN 40
| Size | A | øB | øC | øD | E | F | øG | øH | L | øM | n° fori | N | P |
| DN15 | 35 | 65 | 15 | M12 | 31 | 48 | 90 | M5 | 6 | 36 | 4 | 69 | 140 |
| DN20 | 38 | 75 | 20 | M12 | 34 | 51 | 100 | M5 | 6 | 36 | 4 | 72 | 140 |
| DN25 | 43 | 85 | 25 | M12 | 39,5 | 62,5 | 110 | M5 | 8 | 42 | 4 | 86 | 180 |
| DN32 | 50 | 100 | 32 | M16 | 46 | 67 | 130 | M5 | 8 | 42 | 4 | 90 | 180 |
| DN40 | 60 | 110 | 40 | M16 | 50 | 80 | 150 | M6 | 10 | 50 | 4 | 106 | 230 |
| DN50 | 70 | 125 | 50 | M16 | 57 | 87 | 165 | M6 | 10 | 50 | 4 | 113 | 230 |
| DN65 | 95 | 145 | 65 | M16 | 80 | 119,5 | 175 | M8 | 14 | 70 | 4 | 148 | 320 |
| DN80 | 122 | 160 | 78 | M16 | 90 | 129,5 | 190 | M8 | 14 | 70 | 8 | 158 | 320 |
| DN100 | 140 | 190 | 96 | M20 | 109 | 156,5 | 235 | M10 | 16 | 102 | 8 | 181 | 370 |
