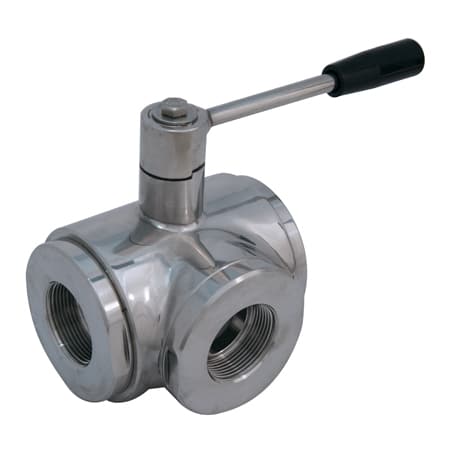

VALVOLA A SFERA A TRE VIE T

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 0/70°C

Tipo attacco : Filettato

Documentazione

Scheda tecnica

Descrizione

GUARNIZIONI TENUTA STANDARD – ISO 228 F
Valvola a sfera a TRE vie 4 guarnizioni con foratura sfera a “T”
Organo di comando: Leva inox
Attacco: ISO 228 filettatura femmina/femmina/femmina
Passaggio: Totale
Materiale: Aisi 304L (1.4307) – Aisi 316L (1.4404)
Misure: da 1/4” a 4”
Guarnizioni di tenuta: P.T.F.E. Vergine Modificato
Temperatura di esercizio: -20°C+170°C
Finitura esterna: Lucida

A richiesta:
Sistema antistatico ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Guarnizioni di tenuta in:
PTFE caricato vetro -20°C+170°C
PTFE caricato carbografite -20°C+180°C
PTFE caricato inox -20°C+200°C
UHMW Polietilene ad alta densità -20°C+80°C

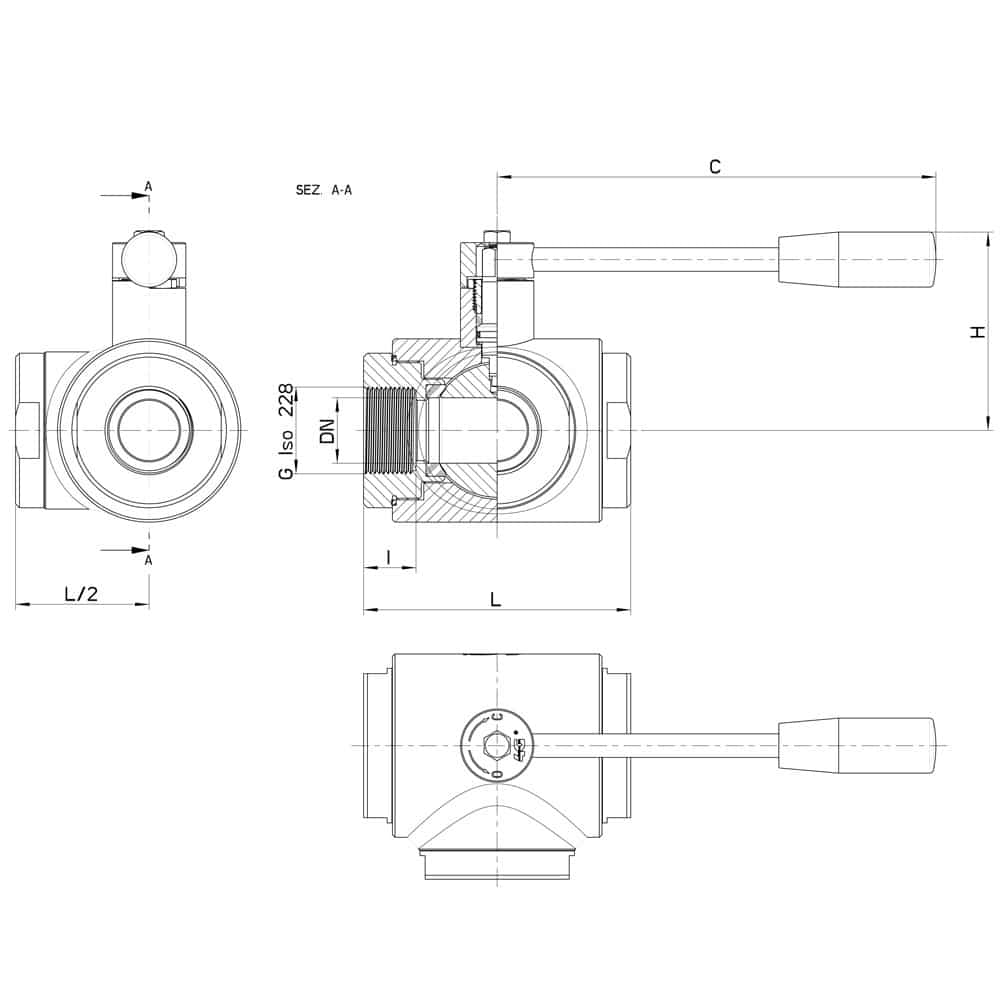

Tabella tecnica : VALVOLA A SFERA A TRE VIE T

G

DN

L

I

C

H

PN

Kg

1/4″

12

72

16

110

60

100

0,91

3/8″

12

72

16

110

60

100

0,90

1/2″

15

82

18

110

65

100

1,20

3/4″

20

92

19

160

70

100

1,88

1″

25

102

20

160

80

64

2,50

1″1/4

32

118

20

190

95

64

4,42

1″1/2

40

134

20

190

110

64

6,68

2″

50

144

20

220

120

40

7,99

2″1/2

65

160

22

285

130

40

9,84

3″

80

200

26

310

145

40

20,30

4″

100

240

26

310

160

16

32,75
