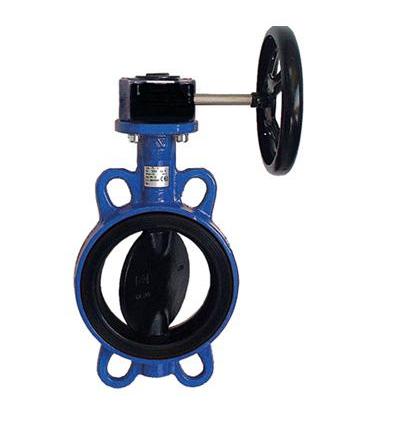

VALVOLA A FARFALLA TIPO “WAFER” CON RIDUTTORE

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range pressione : 16bar

Range temperatura : 120/200°C

Tipo attacco : Flangiato

Documentazione

Tabella misure

Descrizione

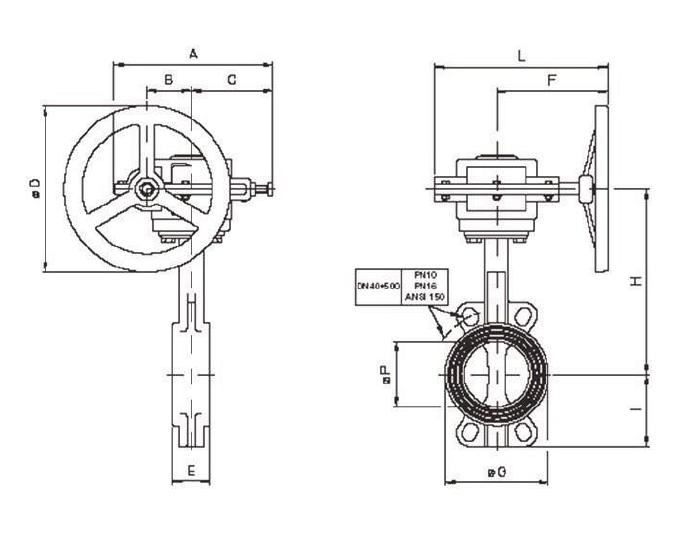

Tabella tecnica : VALVOLA A FARFALLA TIPO “WAFER” CON RIDUTTORE

Dn	A	B	C	D	E	F	G	I	L	H	Kg
40	110.5	42.5	44.5	100	33	111	82	66	151	175	3
50	110.5	42.5	44.5	100	43	111	102	72	151	191	4.2
65	110.5	42.5	44.5	100	46	111	11	81	151	197	5.5
80	110.5	42.5	44.5	100	46	111	135	101	151	200	6
100	110.5	42.5	44.5	100	52	111	155	109	151	220	7.5
125	110.5	42.5	44.5	100	56	111	185	117	151	239	9
150	133	50	58	125	56	125.5	208	133	175.5	249	11.1
200	133	50	58	125	60	125.5	275	182	175.5	286	17.1
250	177.5	60	82.5	315	68	262	328	213	335	288	26.5
300	177.5	60	82.5	315	78	262	381	243	335	317	34.1
350	218	80	91	400	78	242.5	437	282	330	252	49.7
400	218	90	91	400	102	294.5	486	323	382	382	62.6
450	226	96	100	600	114	380	538	344	480	476	98
500	258	104.5	110	600	127	399	595	387	509	522	128
