Specifiche tecniche
Cat. Prodotto : Vapore
Range temperatura : 120/200°C
Tipo attacco : Filettato
Documentazione
Tabella misureDescrizione

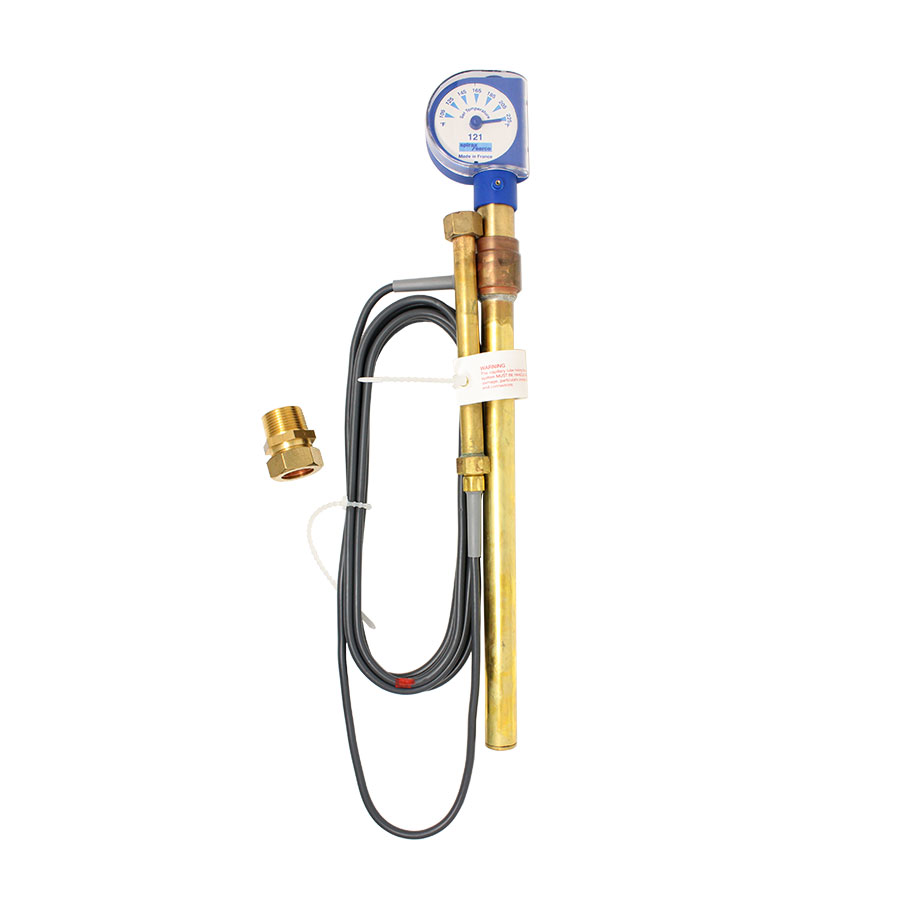

Sistemi di regolazione della temperatura con sensore, attuatore e dispositivo di taratura, per l'uso con i seguenti tipi valvole autoazionate:
- a 2 vie KA, KB, KC, KX, KY, SB, SBRA, BX, BXRA, BM, BMRA, BMF, BMFRA, NS, NSRA
- a 3 vie TW
Rgolazione sul sensore:
- SA 121 per valvole a 2 vie DN15÷80 a 3 vie DN20÷50
- SA 1219 per valvole a 3 vie DN80 e 100
- SA 128 per valvole a 2 vie DN15÷25 a 3 vie DN20 e 25
Regolazione sulla valvola:
- SA 122 per valvole a 2 vie DN15÷25 a 3 vie DN20 e 25
Regolazione a distanza :
- SA 123 per valvole a 2 vie DN15÷80 a 3 vie DN20÷50
Campi di regolazione:
- SA 121, 1219&123 Campo 1 —15÷50°C Campo 2 40÷105°C Campo 3 95÷160°C
- SA 122 Campo 1 —20÷120°C Campo 2 40÷170°C
- SA 128 Campo 1 —20÷110°C Campo 2 40÷170°C
Tabella tecnica : SISTEMI TERMOSTATICI “SA121, SA122, SA123, SA128, SA422 E SA1219”
| Sistema termometrico | SA121 | SA122 | SA123 | SA128 | SA1219 | SA422 |
| Campi di regolazionetemperatura (°C) | -15÷50 40÷10595÷160 | -20÷12040÷170 | -15÷50 40÷10595÷160 | -20÷110 40÷170 | -15÷50 40÷10595÷160 | -20÷120 40÷170 |
| Ampiezza massima dei campi di regolazione (°C) | 65 | 140 | 65 | 130 | 65 | 140 |
| Protezione dalle sovratemperature | 55°C oltre la temperatura di taraturafino a massimo 190°C | 55°C oltre la temperatura di taratura | 55°C oltre la temperatura di taratura fino a massimo 215°C | 55°C oltre la temperatura di taratura fino a massimo 190°C | 55°C oltre la temperatura di taratura fino a massimo 190°C | 55°C oltre la temperatura di taratura |
| Valvole d’impiego | BM, BMF, BMRAKA, KB, KC, KX, KY, V63*, V93*, NS,NSRA e TW DN¾”÷1½”/DN50 | BM, BMF,BMRA, BMFRA, KA DN15÷25, KB DN25,KX DN15÷25, V63* DN20&25, V93*DN¾”&1" | BM, BMF, BMRA,BMFRA, KA, KB, KC, KX, KY, V63*, V93*, NS, NSRA e TW DN¾”÷1½”/ DN50 | BM, BMF, BMRA, BMFRA, KA DN15÷25, KB DN25,KX DN15÷25, V63*DN20&25, V93* DN20&25 e TW DN¾”&1" | TW DN80÷100 | BM, BMF, BMRA,BMFRA, KA, KB, KC, KX, KY, V63*, V93*, NS, NSRA e TW DN¾”÷1½”/ DN50 |
| Posizioned’installazione | sul sensore | sulla valvola | remota | sul sensore | sul sensore | sulla valvola |
| Lunghezza capillare | 4m, std; 8 e 20m, a richiesta | 4m, std; 8 e 20m, a richie-sta | 4m, std; 8 e 20m, a richiesta | 4m, std; 8 e 20m, a richiesta | 4m, std; 8 e 20m, a richiesta | 2,4m o 4,8m, std; fino a massimo9,6m, a richiesta |
| Materiale sensore eattuatore | ottone | acciaio inox | ||||
| Materiale capillare | rame in guaina rinforzata con PVC | |||||
| Dimensioni sensore | ||||||
| (diametro x lunghezza in mm) | 25x310 | 17x240 | 25x248 | 25x178 | 25x310 | 25x165 |
| Dimensioni pozzetto metallico (diametro xlunghezza in mm) | 28x333 | 20x271 | 28x276 | 28x196 | 28x333 | - |
| Dimensioni pozzetto in vetro (lunghezzain mm) | - | 575 | 575 | - | - | - |
| Attacco pozzetto metallico (UNI-ISO 7/1Rp (GAS)** | DN1" | DN¾” | DN1" | DN1" | DN1" | - |
| Specifica tecnica | TI-P046-01 | TI-P380-01 |
