Specifiche tecniche
Cat. Prodotto : Strumentazione
Range pressione : 16bar
Range temperatura : 70/120°C
Documentazione
Tabella misureDescrizione

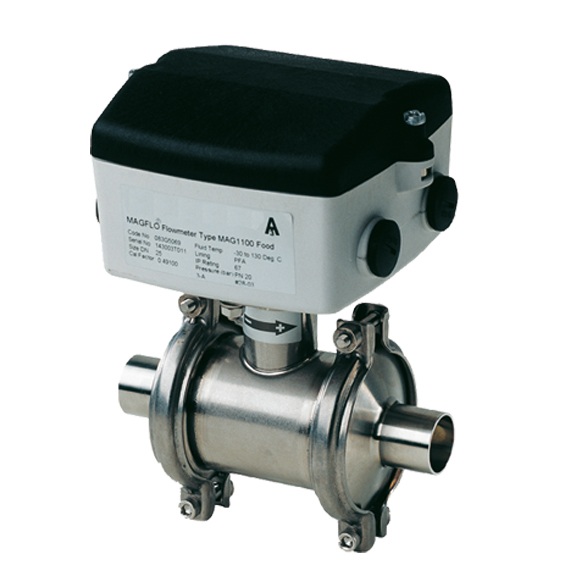

Il sensore di misura SITRANS F M MAG 1100 F è progettato specialmente per l'industria alimentare, delle bevande e farmaceutica e viene fornito con speciali connessioni di processo igieniche e flessibili. Esso soddisfa tutti i requisiti sanitari e possiede oltre alla certificazione 3A anche l'omologazione EHEDG.
Per costituire un misuratore di portata completo, è necessario combinare il sensore di misura SITRANS F M MAG 1100 F con
uno dei seguenti trasmettitori della serie costruttiva MAG:
- SITRANS F M MAG 5000: Trasmettitore a costo conveniente, precisione +0,4 % della portata
- SITRANS F M MAG 6000: Comunicazione via bus, funzione batch e precisione +0,2 % della portata
- SITRANS F M MAG 6000 I: Custodia in alluminio, omologazioni Ex, comunicazione via bus, funzione batch e precisione +0,2 % della portata
Esempi d'impiego: Industria alimentare e delle bevande, industria farmaceutica
Vantaggi:
- Soluzione di connessione con il processo flessibile ed esclusiva
- Opzioni di rivestimento standard, che coprono completamente le applicazioni nell'industria alimentare e delle bevande
- Brevi tempi di fornitura per connessioni con il processo standard
- Grado di protezione IP67/NEMA 4x, aumentabile a IP68/NEMA 6P
- Esecuzione sanitaria per pulizia CIP/SIP
Tabella tecnica : SENSORE DI MISURA SITRANS FM MAG 1100F
| Specifiche tecniche | |
| Principio di misurazione | Induzione elettromagnetica |
| Frequenza di eccitazione (alimentazione di rete: 50 Hz/60 Hz) | DN 10 ... 65 (¼“ … 2½”): 12,5 Hz/15 Hz DN 80 ...100 (3”, 4”): 6,25 Hz/7.5 Hz |
| Raccordo verso processo | |
| Dimensioni nominali | DN 10 … DN 100 (3/8" … 4") |
| Raccordo verso processo | Adattatori conformi alle spec. igieniche disponibiliper: |
| Saldatura diretta sulla tubatura | |
| Raccordo tubolare | |
| Raccordo filettato | |
| Condizioni operative sti-mate | |
| Condizioni ambientali | |
| Temperatura ambientale1) | |
| Sensore | -40 … +100 °C (-40 … +212 °F) |
| Sensore Ex | -20 … +60 °C (-4 … +140 °F) |
| ••Trasmett.compatto MAG5000/60002) | -20 … +60 °C (-4 … +140 °F) |
| Trasmettitore MAG 6000I | -20 … +60 °C (-4 … +140 °F) |
| Trasmettitore compattoMAG 6000 I Ex de | -10 … +60 °C (14 … 140 °F) |
| Temperatura del fluido | |
| MAG 1100 F (Ceramica) | -20 … +150 °C (-4 … +302 °F) Adatto per sterilizza-zione a vapore |
| MAG 1100 F (PFA) | -30 … +130 °C (-22 … +266 °F) Adatto per sterilizza-zione a vapore a 150 °C (302 °F) |
| Shock termico | |
| MAG 1100 F | |
| •• Durata < 1 min, seguitoda un riposo di 10 min | DN 10, 15, 25: Max. ΔT<80 °C/min (3/8”, ½”, 1”:Max. ΔT < 144 °F/min) |
| DN 40, 50, 65: Max. ΔT< 70 °C/min (1½”, 2”, 2½”:Max. ΔT < 126 °F/min) | |
| DN 80, 100: Max. ΔT<60 °C/min (3”, 4”: Max. ΔT <108 °F/min) | |
| MAG 1100 F (PFA) | Max. ± 100 °C (212 °F) brevemente |
| Pressione operativa | |
| MAG 1100 F (Ceramica) | DN 10 ... 65: 40 bar (3/8” … 2½”: 580 psi) |
| DN 80: 25 bar (3”: 363 psi) DN 100: 25 bar (4”: 363psi) | |
| Vuoto: 1 x 10-6 barabs (1,5 x 10-5 psiabs) | |
| MAG 1100 F (PFA) | 20 bar (290 psi) |
| Vuoto: 0,02 barabs (0,3 psiabs) | |
| DN 80 ... DN 100: CO2 pressione max. 7 bar (101,5psi) | |
| Rivestimento | Platino con lega di oro/titanio |
| MAG 1100 F (Ceramica) | DN 10 ... 15 (3/8" ... ½"):Hastelloy C276/2.4819 |
| MAG 1100 F (PFA) | |
| Elettrodi | DN 25 ... 100 (1" ... 4"):Hastelloy C22/2.4602 |
| MAG 1100 F (Ceramica) | Installazione remota 2 x M20 o 2 x ½" NPT |
| MAG 1100 F (PFA) | Installazione compatta |
| Ingressi cavo | MAG 5000/MAG 6000: 4 x M20 o 4 x ½" NPT |
