Specifiche tecniche
Cat. Prodotto : Industria e Riscaldamento
Range pressione : 16bar
Range temperatura : 70/120°C
Tipo attacco : Flangiato
Documentazione
Tabella misureDescrizione
Il vostro vantaggio per una maggiore efficienza energetica.
La mandata da entrambi i lati e la caratteristica lineare permettono un funzionamento con efficienza energetica.
Utilizzata per la regolazione costante della temperatura di mandata in impianti di riscaldamento, nei quali si tollera un certo trafilamento.

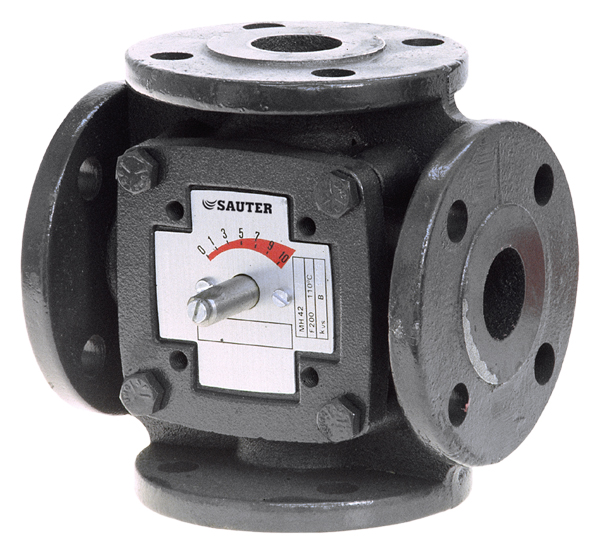

La MH32F è una valvola a tre vie con diametro nominale da DN20 a DN150; la MH42F è una valvola a quattro vie con diametro nominale da DN32 a DN50.
Come azionamento sono idonei servomotori del tipo AR30 W, ASM 105, 115 e ASM 124.
Caratteristiche tecniche:
- Pressione nominale 6 bar
- Regolazione manuale con leva
- Corpo in ghisa grigia
- Stelo in ottone fino a DN25, in acciaio inossidabile oltre DN32,
- Cursore in ottone
- Tenuta garantita sullo stelo per mezzo di un premistoppa con doppia guarnizione O-R
Tabella tecnica : VALVOLA A 3 E 4 VIE (MH32F-MH42F) CON FLANGE PN 6
Tipo
Diametro nomi-
nale
kvs-valore
Trafilamento
max.
Peso
TipoDiametro nomi-nalekvs-valoreTrafilamentomax.PesoDN
m?/h
in % del kvs
kg
DNm?/hin % del kvskgValvola a 3 vie, coperchio in zinco, stelo in ottone
Valvola a 3 vie, coperchio in zinco, stelo in ottoneMH32F 20 F200
20
12
1
2,7
MH32F 20 F200201212,7MH32F 25 F200
25
18
1
3,5
MH32F 25 F200251813,5Valvola a 3 vie, coperchio in ghisa, stelo in acciaio inossidabile
Valvola a 3 vie, coperchio in ghisa, stelo in acciaio inossidabileMH32F 32 F200
32
28
1
4,6
MH32F 32 F200322814,6MH32F 40 F200
40
44
1
5,6
MH32F 40 F200404415,6MH32F 50 F200
50
66
1
7,9
MH32F 50 F200506617,9MH32F 65 F200
65
100
1
9,2
MH32F 65 F2006510019,2MH32F 80 F200
80
150
1
14,2
MH32F 80 F20080150114,2MH32F 100 F200
100
225
1
19,0
MH32F 100 F200100225119,0MH32F 125 F200
125
310
1
25,8
MH32F 125 F200125310125,8MH32F 150 F200
150
420
1
35,5
MH32F 150 F200150420135,5Valvola a 4 vie, coperchio in ghisa, stelo in acciaio inossidabile
Valvola a 4 vie, coperchio in ghisa, stelo in acciaio inossidabileMH42F 32 F200
32
28
1,5
5,7
MH42F 32 F20032281,55,7MH42F 40 F200
40
44
1,5
7,1
MH42F 40 F20040441,57,1MH42F 50 F200
50
66
1,5
8,3
MH42F 50 F20050661,58,3| Tipo | Diametro nomi-nale | kvs-valore | Trafilamentomax. | Peso |
| DN | m?/h | in % del kvs | kg | |
| Valvola a 3 vie, coperchio in zinco, stelo in ottone | ||||
| MH32F 20 F200 | 20 | 12 | 1 | 2,7 |
| MH32F 25 F200 | 25 | 18 | 1 | 3,5 |
| Valvola a 3 vie, coperchio in ghisa, stelo in acciaio inossidabile | ||||
| MH32F 32 F200 | 32 | 28 | 1 | 4,6 |
| MH32F 40 F200 | 40 | 44 | 1 | 5,6 |
| MH32F 50 F200 | 50 | 66 | 1 | 7,9 |
| MH32F 65 F200 | 65 | 100 | 1 | 9,2 |
| MH32F 80 F200 | 80 | 150 | 1 | 14,2 |
| MH32F 100 F200 | 100 | 225 | 1 | 19,0 |
| MH32F 125 F200 | 125 | 310 | 1 | 25,8 |
| MH32F 150 F200 | 150 | 420 | 1 | 35,5 |
| Valvola a 4 vie, coperchio in ghisa, stelo in acciaio inossidabile | ||||
| MH42F 32 F200 | 32 | 28 | 1,5 | 5,7 |
| MH42F 40 F200 | 40 | 44 | 1,5 | 7,1 |
| MH42F 50 F200 | 50 | 66 | 1,5 | 8,3 |
