Specifiche tecniche

Cat. Prodotto : Acquedottistica , Antincendio , Flange, Raccorderia e Guarnizioni , Industria e Riscaldamento , Innevamento e Idroelettrico , Strumentazione , Vapore

Range pressione : >100bar

Range temperatura : >200°C

Tipo attacco : Flangiato

Descrizione

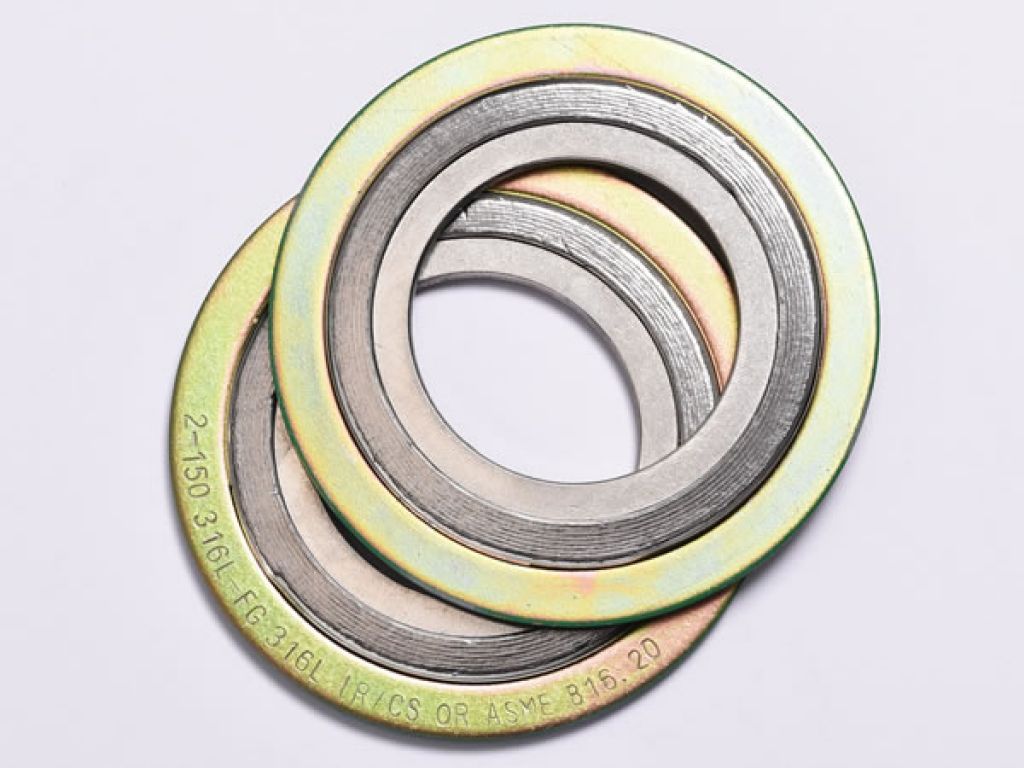

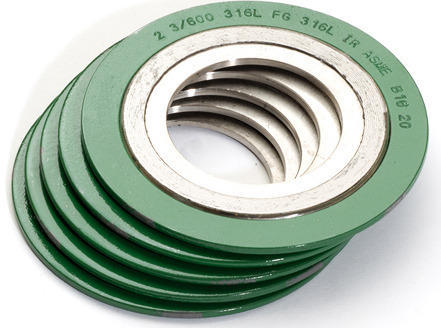

Guarnizione spirometallica con o senza anelli di centraggio.

Descrizione generale
Le guarnizioni spirometalliche sono costituite da un nastro metallico con particolare profilo sagomato, e accoppiato ad un altro nastro di riempitivo che può essere: grafite, p.t.f.e., fibra di ceramica o vetro o Mica avvolti entrambi uniformemente con una costante tensione di avvolgimento. Il particolare profilo metallico ha un’azione elastica che assicura una perfetta tenuta in tutte le condizioni di temperatura e pressioni fluttuanti.
Possono essere assemblate ad un anello di centraggio interno, esterno o entrambi.
L’uso degli anelli ha scopi ben precisi: l’anello interno ha funzione di anti turbolenza in quanto solitamente ha il diametro interno sezione.

Caratteristiche costruttive
Spirale semplice senza anelli di contenimento
Spirale con anello di centraggio esterno
Spirale con anello di centraggio interno
Spirale con anelli di centraggio interno ed esterno
Spirale con anello di centraggio esterno leggero
Spirale con centraggio su due bulloni diametralmente opposti

Misure standard
Per ordini idicare pollici o DN, serie o PN, materiale nastrino o riempitivo, se hanno anello interno, esterno o entrambi e relativi materiali.
A richiesta si producono anche guarnizioni in formati non standard uguale al diametro interno della flangia.
Evita il depositarsi di materiale tra l’interstizio delle flange e normalmente è costruito con lo stesso materiale della spirale, per cui ne protegge la corrosione ed elimina l’erosione della flangia. L’anello esterno invece serve come dispositivo di centraggio tra i bulloni, previene l’espansione laterale della spirale e serve come spessore di riferimento per un corretto montaggio della stessa.
