Specifiche tecniche
Cat. Prodotto : Acquedottistica
Range pressione : 16bar
Range temperatura : 0/70°C
Tipo attacco : Filettato
Documentazione
Tabella misureDescrizione
Caratteristiche Meccaniche;
- Filettatura maschio conica UNI ISO R 7/1
- Filettatura femmina cilindrica UNI ISO Rp 7/1
- Acciaio bicchiere ASTM A 105
- Tronchetti API 5L Gr.B - UNI ISO 3183
- Anelli isolanti in policarbonato
- Guarnizione in Hytrel 40 D Dupont
- Rivestimento interno ed esterno con zincatura elettrolitica
Caratteristiche elettriche e idrauliche:
- Pressione d'esercizio di 10 Kg/cm2
- Pressione di collaudo di 15 Kg/ cm2
- Tensione di isolamento in aria di 3 Kv
- Resistenza di isolamento in aria di 5 Megaohm
- Temperatura di esercizio da -15°C a +70°C.

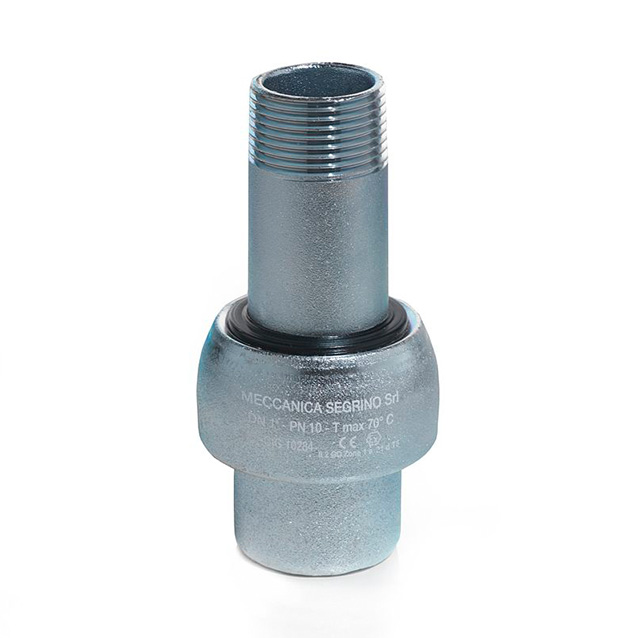

Tabella tecnica : GIUNTO ISOLANTE MASCHIO/FEMMINA ZINCATO PN 10 PER ACQUA E GAS

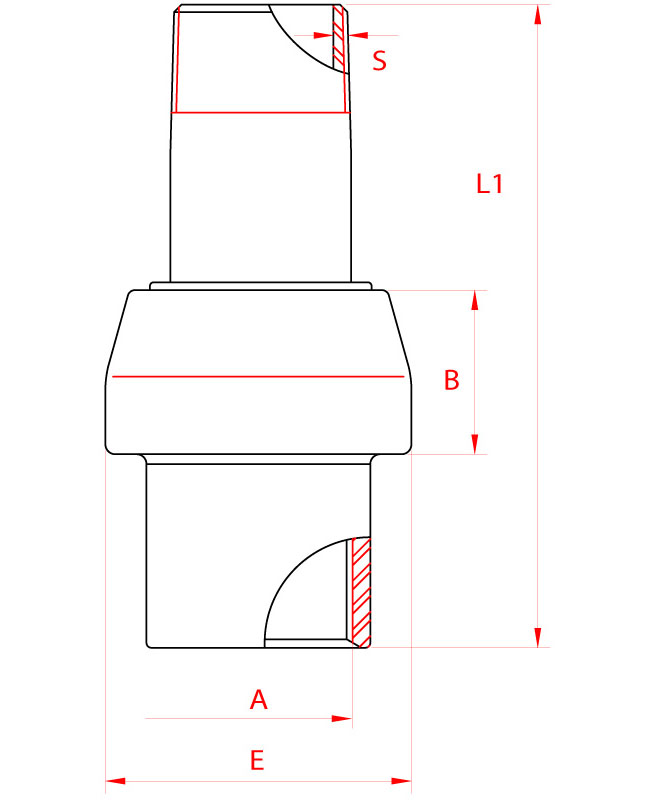

| DN | A | E | C | B | L±2% | Kg |
| 1/2″ | 21,3 | 46 | 25 | 28 | 100 | 0.4 |
| 3/4″ | 26,7 | 53 | 27 | 30 | 110 | 0.5 |
| 1″ | 33,4 | 60 | 29 | 32 | 120 | 0,7 |
| 1″1/4 | 42,2 | 71 | 32 | 35 | 135 | 1 |
| 1″1/2 | 48,3 | 77 | 32 | 37 | 145 | 1,2 |
| 2″ | 60,3 | 90 | 36 | 38 | 150 | 1,7 |
