Specifiche tecniche
Cat. Prodotto : Acquedottistica
Range pressione : 25bar
Range temperatura : 0/70°C
Tipo attacco : Flangiato
Documentazione
Tabella misureDescrizione

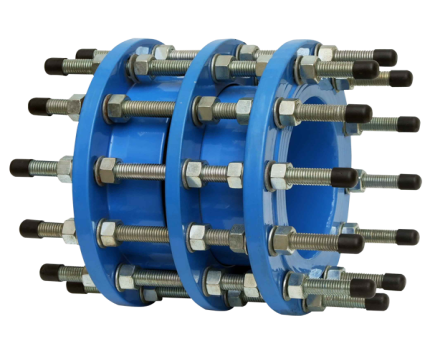

Tabella tecnica : GIUNTO DI SMONTAGGIO PN 25 GAMMA DA 50 A 2000
| DN | PN 10 | PN 16 | PN 25 | s (+/-) | |||
| L | Massa | L | Massa | L | Massa | ||
| 50 | 180 | 11 | 180 | 11 | 200 | 12 | 25 |
| 65 | 180 | 13 | 180 | 13 | 200 | 19 | 25 |
| 80 | 200 | 16 | 200 | 19 | 210 | 22 | 25 |
| 100 | 200 | 22 | 200 | 22 | 220 | 31 | 25 |
| 125 | 200 | 27 | 200 | 27 | 220 | 41 | 25 |
| 150 | 200 | 36 | 200 | 36 | 230 | 49 | 25 |
| 200 | 220 | 47 | 220 | 51 | 230 | 69 | 25 |
| 250 | 220 | 61 | 230 | 74 | 255 | 104 | 25 |
| 300 | 220 | 71 | 250 | 91 | 270 | 143 | 25 |
| 350 | 230 | 98 | 260 | 127 | 285 | 205 | 25 |
| 400 | 230 | 123 | 270 | 171 | 300 | 273 | 25 |
| 450 | 250 | 143 | 270 | 210 | 310 | 316 | 25 |
| 500 | 260 | 170 | 280 | 278 | 315 | 362 | 25 |
| 600 | 260 | 237 | 300 | 386 | 335 | 494 | 25 |
| 700 | 260 | 300 | 300 | 411 | 340 | 628 | 25 |
| 800 | 290 | 398 | 320 | 519 | 360 | 862 | 25 |
| 900 | 290 | 470 | 320 | 609 | 380 | 1028 | 25 |
| 1000 | 290 | 579 | 340 | 780 | 400 | 1395 | 25 |
| 1100 | 300 | 664 | 340 | 893 | – | – | 25 |
| 1200 | 320 | 802 | 360 | 1129 | – | – | 25 |
| 1300 | 340 | 889 | 370 | 1200 | – | – | 25 |
| 1400 | 360 | 1085 | 380 | 1325 | – | – | 25 |
| 1500 | 380 | 1197 | 380 | 1463 | – | – | 25 |
| 1600 | 390 | 1520 | 400 | 1950 | – | – | 25 |
| 1800 | 390 | 1721 | 410 | 2206 | – | – | 25 |
| 2000 | 390 | 1985 | 420 | 2678 | – | – | 25 |
