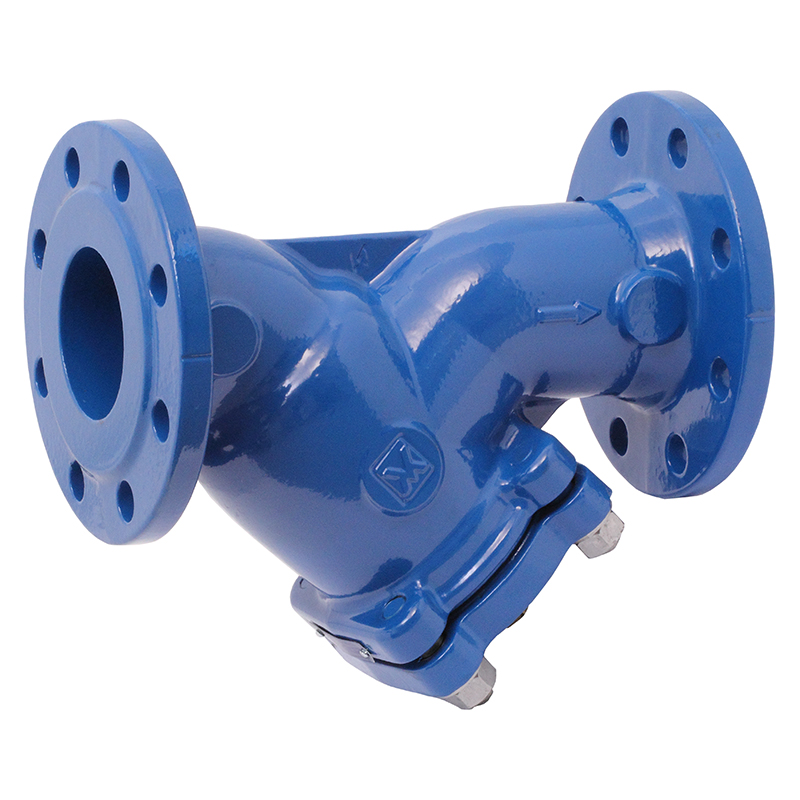

FILTRO IN GHISA PN16 FLANGIATO

Specifiche tecniche

Cat. Prodotto : Acquedottistica , Antincendio , Innevamento e Idroelettrico

Range pressione : 16bar

Range temperatura : 120/200°C

Tipo attacco : Flangiato

Documentazione

Scheda tecnica

Descrizione

Caratteristiche tecniche:
- Adatti per utilizzi con vapore, acqua, acqua surriscaldata
- Pressione di esercizio max ammissibile pari a 16 Kg/cm2
- Temperatura di esercizio max ammissibile pari a 200°C

Tabella tecnica : FILTRO IN GHISA PN16 FLANGIATO

DN	C	L	H
15	95	130	76
20	105	150	83
25	115	160	91
32	140	180	110
40	150	200	118
50	165	230	178
65	185	290	187
80	200	310	200
100	220	350	226
125	250	400	264
150	285	480	309
200	340	600	410
250	405	730	444
300	460	850	486
