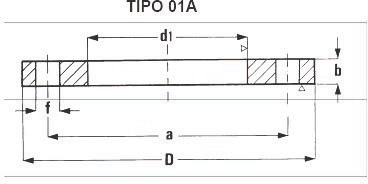

DN

Ø TUBO

D1

a

D

b

f

VITI

N.FORI

Kg

ISO

ISO

10

17,2

18

60

90

14

14

M12

4

0,6

15

21,3

22

65

95

14

14

M12

4

0,5

20

26,9

27,5

75

105

16

14

M12

4

1,0

25

33,7

34,5

85

115

16

14

M12

4

1,0

32

42,4

43,5

100

140

18

18

M16

4

2,0

40

48,3

49,5

110

150

18

18

M16

4

2,0

50

60,3

61,5

125

165

19

18

M16

4

2,5

65

76,1

77,5

145

185

20

18

M16

•

8

3,0

80

88,9

90,5

160

200

20

18

M16

8

3,5

100

114,3

115,5

180

220

22

18

M16

8

4,5

125

139,7

141,5

210

250

22

18

M16

8

5,5

150

168,3

170,5

240

285

24

22

M20

8

7,0

200

219,1

221,5

295

340

24

22

M20

8

9,5

250

273

276,5

350

395

26

22

M20

12

12,0

300

323,9

327,5

400

445

26

22

M20

12

13,5

350

355,6

359,5

460

505

28

22

M20

16

20,5

400

406,4

411

515

565

32

26

M24

16

27,5

450

457,2

462

565

615

36

26

M24

20

33,5

500

508

513,5

620

670

38

26

M24

20

40,0

600

609,6

616,5

725

780

42

30

M27

20

54,5

700

711,2

714,2

840

895

*

38

30

M27

24

65,0

800

812,8

815,8

950

1015

* 40

33

M30

24

88,0

900

914,4

917,4

1050

1115

* 42

33

M30

28

100,0

1000

10166

1019

1160

1230

* 44

36

M33

28

128,0

1200

1220

1224

1380

1445

* 46

39

M36

32

1400

1420

1424

1590

1675

* 48

43

M39

36

1600

1620

1624

1820

1915

* 50

48

M 45

40

1800

1820

1824

2020

2115

* 52

48

M 45

44

2000

2020

2024

2230

2325

* 54

48

M 45

48
