Specifiche tecniche
Cat. Prodotto : Strumentazione
Range pressione : 16bar
Range temperatura : 70/120°C
Tipo attacco : Filettato
Documentazione
Tabella misureDescrizione

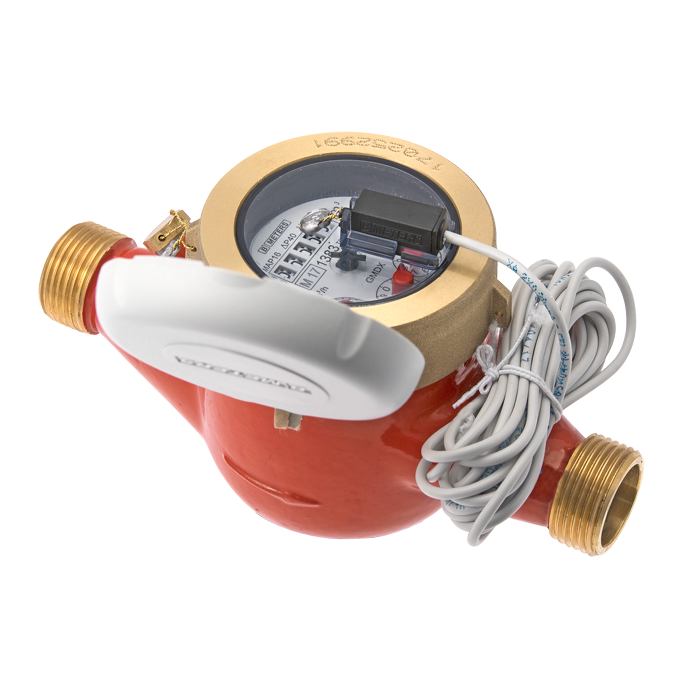

Contatore acqua a getto multiplo, quadrante asciutto, lettura diretta su 5 rulli numeratori.
Realizzato nelle versioni per acqua fredda (30°C) e acqua calda (90°C).
Il contatore è dotato di uscita ad impulsi tramite reed.
E’ possibile ordinare la versione con la sola predisposizione per l’uscita ad impulsi (il reed potrà essere installato successivamente).
Predisposto per moduli di trasmissione.
Tabella tecnica : CONTATORE VOLUMETRICO ACQUA “GMDX-R”
| Calibro | DN | mm | 15 | 20 | 25 | 32 | 40 | 50 |
| Size | in | 1/2'' | 3/4'' | 1'' | 1'' 1/4 | 1'' 1/2 | 2 | |
| Portata massima | Qmax | m³/h | 3 | 5 | 7 | 12 | 20 | 30 |
| Portata nominale | Qn | m³/h | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 |
| Portata di transizione | Qt ±2% | l/h | 120 | 200 | 280 | 480 | 800 | 3000 |
| Portata minima | Qmin | l/h | 30 | 50 | 70 | 120 | 200 | 450 |
| ±5% | ||||||||
| Sensibilità | l/h | 10 | 14 | 17 | 27 | 46 | 75 | |
| Lettura minima | l | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | |
| Lettura massima | m³ | 100.000 | 100.000 | 100.000 | 100.000 | 1.000.000 | 1.000.000 | |
| Pressione max di esercizio | bar | 16 | 16 | 16 | 16 | 16 | 16 | |
