ATTUATORE ELETTRICO TIPO ROTATIVO AE ON-OFF

Specifiche tecniche

Cat. Prodotto : Industria e Riscaldamento

Range temperatura : 0/70°C

Documentazione

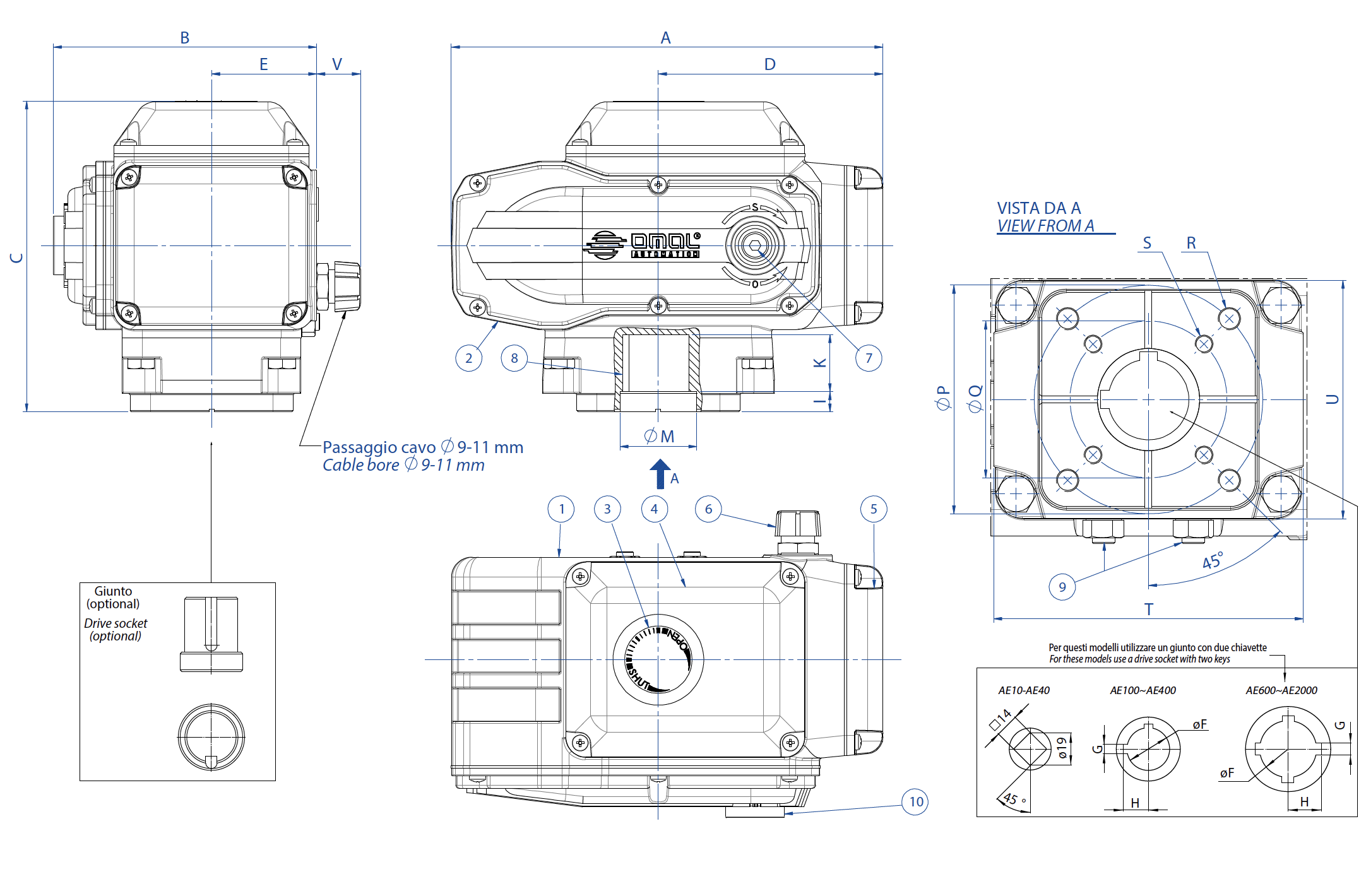

Scheda tecnica Tabella misure

Descrizione

Caratteristiche tecniche:
- Attuatore ON-OFF angolo di lavoro 90° (100° Max), Servizio 50%
- Coppia massima da 10 a 1960 Nm (vedi tabella)
- Tensione di alimentazione 230 Vac (±10%) 50/60 Hz 1Ph
- Resistenza di isolamento 100 MΩ / 500 Vdc
- Isolamento a tensione 1500 Vac / 1 minuto
- Motore con isolamento in classe E
- Temperatura di esercizio da -25 °C a +55 °C (in caso di utilizzo con temperature minori di 0°C si consiglia di richiedere la resistenza anticondensa)
- Grado di protezione secondo norma NEMA 4,4X (IP65)
- Attacchi per valvola normalizzati da F03 a F14 ISO 5211
- Protezione termostatica auto-reset interna al motore
- Finecorsa aperto/chiuso con camme regolabili su tutta la corsa
- Finecorsa meccanici di sicurezza regolabili
- Finecorsa ausiliari con camme regolabili su tutta la corsa
- Indicatore visivo di posizione graduato
- Leva per azionamento manuale in dotazione
- Collegamenti elettrici con morsetti a vite
- Bloccaggio cavi di alimentazione tramite pressacavi
- Rumorosità massima durante il funzionamento <70 dB (A)

Tabella tecnica : ATTUATORE ELETTRICO TIPO ROTATIVO AE ON-OFF

TABELLA CARATTERISTICHE

MODELLO

AE 10

AE 40

AE 100

AE 200

AE 400

AE 600

AE 1000

AE 1500

AE 2000

MODELLOAE 10AE 40AE 100AE 200AE 400AE 600AE 1000AE 1500AE 2000

Coppia Nm

98*

196

390

590

980

1470

1960

Coppia Nm103998*19639059098014701960

Tempo di manovra(50 Hz) sec.

Tempo di manovra(50 Hz) sec.41530303030304560

Tempo di manovra(60 Hz) sec.

3,3

12,5

Tempo di manovra(60 Hz) sec.3,312,525252525253850

Tempo di manovra(24 Vdc) sec.

----

9,5

----

Tempo di manovra(24 Vdc) sec.----9,51630--------------------

Assorbimento 230Vac 50/60Hz A

0,4/0,5

0,35/0,4

0,55/0,6

0,9/1

1/1,1

1,5/1,6

1,8/1,9

1,9/2

Assorbimento 230Vac 50/60Hz A0,4/0,50,4/0,50,35/0,40,55/0,60,9/11/1,11,5/1,61,8/1,91,9/2

Assorbimento 115Vac 50/60Hz A

0,8/0,9

0,6/0,7

1,1/1,2

1,9/2

2,9/3

3,4/3,5

Assorbimento 115Vac 50/60Hz A0,8/0,90,8/0,90,6/0,71,1/1,21,9/21,9/22,9/33,4/3,53,4/3,5

Assorbimento 24Vac 50/60Hz A

1,2/1,3

1,7/1,8

2,3/2,4

----

Assorbimento 24Vac 50/60Hz A1,2/1,31,2/1,31,7/1,82,3/2,4--------------------

Assorbimento 24Vdc A

----

2,5

----

Assorbimento 24Vdc A----22,52--------------------

TABELLA CARATTERISTICHE
MODELLO	AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
Coppia Nm	10	39	98*	196	390	590	980	1470	1960
Tempo di manovra(50 Hz) sec.	4	15	30	30	30	30	30	45	60
Tempo di manovra(60 Hz) sec.	3,3	12,5	25	25	25	25	25	38	50
Tempo di manovra(24 Vdc) sec.	----	9,5	16	30	----	----	----	----	----
Assorbimento 230Vac 50/60Hz A	0,4/0,5	0,4/0,5	0,35/0,4	0,55/0,6	0,9/1	1/1,1	1,5/1,6	1,8/1,9	1,9/2
Assorbimento 115Vac 50/60Hz A	0,8/0,9	0,8/0,9	0,6/0,7	1,1/1,2	1,9/2	1,9/2	2,9/3	3,4/3,5	3,4/3,5
Assorbimento 24Vac 50/60Hz A	1,2/1,3	1,2/1,3	1,7/1,8	2,3/2,4	----	----	----	----	----
Assorbimento 24Vdc A	----	2	2,5	2	----	----	----	----	----
