Specifiche tecniche
Cat. Prodotto : Flange, Raccorderia e Guarnizioni
Range pressione : 16bar
Range temperatura : >200°C
Tipo attacco : Flangiato
Documentazione
Tabella misureDescrizione

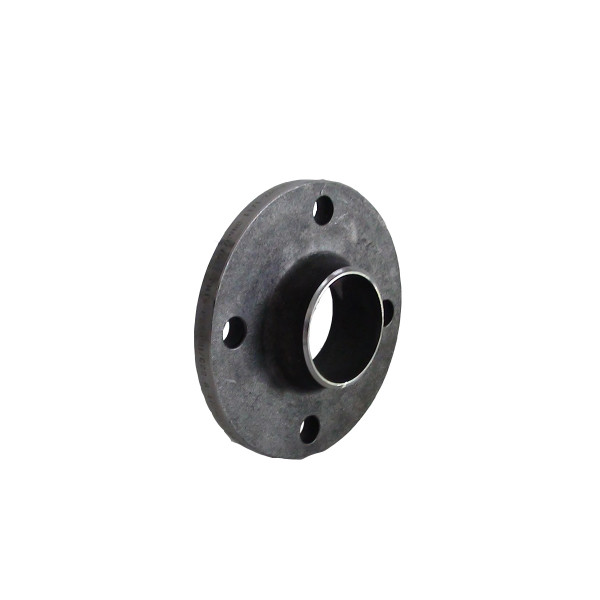

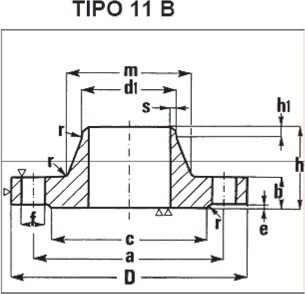

Tabella tecnica : FLANGIA A COLLARINO A SALDARE DI TESTA UNI 1092-1 PN 6 (EX UNI 2280-67 PN 6)
| DN | Ø TU-BO | d1 | D | a | M | c | h | b | h1 | e | r | s | f | Viti | n.f ori | Kg |
| ISO | ISO | ISO |
| 10 | 17,2 | 18 | 75 | 50 | 26 | 35 | 28 | 12 | 6 | 2 | 4 | 1,8 | 11 | M10 | 4 | 0,5 |
| 15 | 21,3 | 22,5 | 80 | 55 | 30 | 40 | 30 | 12 | 6 | 2 | 4 | 2,0 | 11 | M10 | 4 | 0,5 |
| 20 | 26,9 | 28 | 90 | 65 | 38 | 50 | 32 | 14 | 6 | 2 | 4 | 2,3 | 11 | M10 | 4 | 0,5 |
| 25 | 33,7 | 34,5 | 100 | 75 | 42 | 60 | 35 | 14 | 6 | 2 | 4 | 2,6 | 11 | M10 | 4 | 1,0 |
| 32 | 42,4 | 43,5 | 120 | 90 | 55 | 70 | 35 | 14 | 6 | 2 | 6 | 2,6 | 14 | M12 | 4 | 1,0 |
| 40 | 48,3 | 49,5 | 130 | 100 | 62 | 80 | 38 | 14 | 7 | 3 | 6 | 2,6 | 14 | M12 | 4 | 1,5 |
| 50 | 60,3 | 61,5 | 140 | 110 | 74 | 90 | 38 | 14 | 8 | 3 | 6 | 2,9 | 14 | M12 | 4 | 1,5 |
| 65 | 76,1 | 77 | 160 | 130 | 88 | 110 | 38 | 14 | 9 | 3 | 6 | 2,9 | 14 | M12 | 4 | 2,0 |
| 80 | 88,9 | 90 | 190 | 150 | 102 | 128 | 42 | 16 | 10 | 3 | 8 | 3,2 | 18 | M16 | 4 | 3,0 |
| 100 | 114,3 | 115,5 | 210 | 170 | 130 | 148 | 45 | 16 | 10 | 3 | 8 | 3,6 | 18 | M16 | 4 | 3,5 |
| 125 | 139,7 | 141 | 240 | 200 | 155 | 178 | 48 | 18 | 10 | 3 | 8 | 4,0 | 18 | M16 | 8 | 4,5 |
| 150 | 168,3 | 170,5 | 265 | 225 | 184 | 202 | 48 | 18 | 12 | 3 | 10 | 4,5 | 18 | M16 | 8 | 5,5 |
| 200 | 219,1 | 221 | 320 | 280 | 236 | 258 | 55 | 20 | 15 | 3 | 10 | 6,3 | 18 | M16 | 8 | 8,0 |
| 250 | 273 | 275 | 375 | 335 | 290 | 312 | 60 | 22 | 15 | 3 | 12 | 6,3 | 18 | M16 | 12 | 11,5 |
| 300 | 323,9 | 326 | 440 | 395 | 342 | 365 | 62 | 22 | 15 | 4 | 12 | 7,1 | 22 | M20 | 12 | 15,0 |
| 350 | 355,6 | 357,5 | 490 | 445 | 385 | 415 | 62 | 22 | 15 | 4 | 12 | 7,1 | 22 | M20 | 12 | 19,5 |
| 400 | 406,4 | 408,5 | 540 | 495 | 438 | 465 | 65 | 22 | 15 | 4 | 12 | 7,1 | 22 | M20 | 16 | 22,0 |
| 450 | 457,2 | 459 | 595 | 550 | 492 | 520 | 65 | 22 | 15 | 4 | 12 | 7,1 | 22 | M20 | 16 | 25,0 |
| 500 | 508 | 510 | 645 | 600 | 538 | 570 | 68 | 24 | 15 | 4 | 12 | 7,1 | 22 | M20 | 20 | 29,5 |
| 600 | 609,6 | 611,5 | 755 | 705 | 640 | 670 | 70 | 30 | 16 | 5 | 12 | 7,1 | 26 | M24 | 20 | 43,0 |
| 700 | 711,2 | 715 | 860 | 810 | 740 | 775 | 70 | 24 | 16 | 5 | 12 | 7,1 | 26 | M24 | 24 | 43,5 |
| 800 | 812,8 | 817 | 975 | 920 | 842 | 880 | 70 | 24 | 16 | 5 | 12 | 7,1 | 30 | M27 | 24 | 52,0 |
| 900 | 914,4 | 918 | 1075 | 1020 | 942 | 980 | 70 | 26 | 16 | 5 | 12 | 7,1 | 30 | M27 | 24 | 61,5 |
| 1000 | 1016 | 1020 | 1175 | 1120 | 1045 | 1080 | 70 | 26 | 16 | 5 | 16 | 7,1 | 30 | M27 | 28 | 67,0 |
| 1200 | 1220 | 1224 | 1405 | 1340 | 1248 | 1295 | 90 | 28 | 20 | 5 | 16 | 8,0 | 33 | M30 | 32 | 105,5 |
| 1400 | 1420 | 1424 | 1630 | 1560 | 1452 | 1510 | 90 | 32 | 20 | 5 | 16 | 8,0 | 36 | M33 | 36 | 149,0 |
| 1600 | 1620 | 1624 | 1830 | 1760 | 1655 | 1710 | 90 | 34 | 20 | 5 | 16 | 9,0 | 36 | M33 | 40 | 181,5 |
| 1800 | 1820 | 1824 | 2045 | 1970 | 1855 | 1920 | 100 | 36 | 20 | 5 | 16 | 10,0 | 39 | M36 | 44 | 235,0 |
| 2000 | 2020 | 2024 | 2265 | 2180 | 2058 | 2125 | 110 | 38 | 25 | 5 | 16 | 11,0 | 42 | M39 | 48 | 302,0 |
